4G高清直播编码器 HS-B100SDI-4G

一、产品介绍：

        HS-B100SDI-4G 系列4G高清直播编码器，有二款高清视频接口(HDMI,SDI),它是一款通过无线3G/4G网络、Wifi网络、有线英特网进行高清视频推流的视频服务器。支持高清1080P60Hz分辨率编码的硬件设备，采用最新高效H.265/H.264高清数字视频压缩技术，具备稳定可靠、高清晰度、低码率、低延时等特点。输入高清HDMI（SDI）音视频信号，进行编码处理，经过DSP芯片压缩处理，输出标准的TS网络流，直接取代传统的采集卡或软件编码的方式，采用硬编码方式，系统更加稳定，图像效果更加完美，同时也能支持外部音频与视频的混合输入。

        HS-B100SDI-4G 系列4G高清直播编码器，设备内部集成锂电池供电，在无网络的室外，可直播采用手机4G卡网络。快速的把高清视频上传至服务器（乐视云，奥点云，阿里云，腾讯云，目睹，斗鱼，章鱼，目睹等平台）。广泛用于各种需要对高清视频信号及高分辨率、高帧率进行采集并基于IP 网络传送的场合,强大的扩展性更可轻易应对不同的行业及需求，可作为视频直播编码器，移动直播，电视直播，产品发布��播，婚礼直播，体育比赛直播等。

二、产品特性：

• 采用标准H265/H264双编码方式；
• 支持1路HDMI（SDI）、1路模拟音频输入；
• 全面支持ONVIF协议,可支持NVR录播；
• 音频编码支持MP3/AAC/G711；
• 音频支持左右声道，支持音量大小调节；
• 码流控制：CBR/VBR码率控制，16kbit/s～16Mbit/s；
• 网络接口采用100M全双工模式；
• 支持HTTP、RTSP、RTMP、RTP、UDP组播、UDP单播、FLV、HLS等协议（RTMP支持输入用户名、密码功能）；
• 输出视频流格式：TS/VES/AES流等；
• WEB操作界面，中英文配置界面可选，可修改密码；
• 支持网络远程管理、升级；
• 支持主流、副流多协议多码流输出；
• 支持输出分辨率单独设置，可放大及缩小；
• 支持局域网LAN、广域网WAN传输；
• 支持三组中文、英文、图片OSD，字体大小可调，可设置到屏幕任意位置；
• 支持DHCP自动获取IP；
• 支持一键恢复默认设置；
• 支持多品牌机顶盒解码；

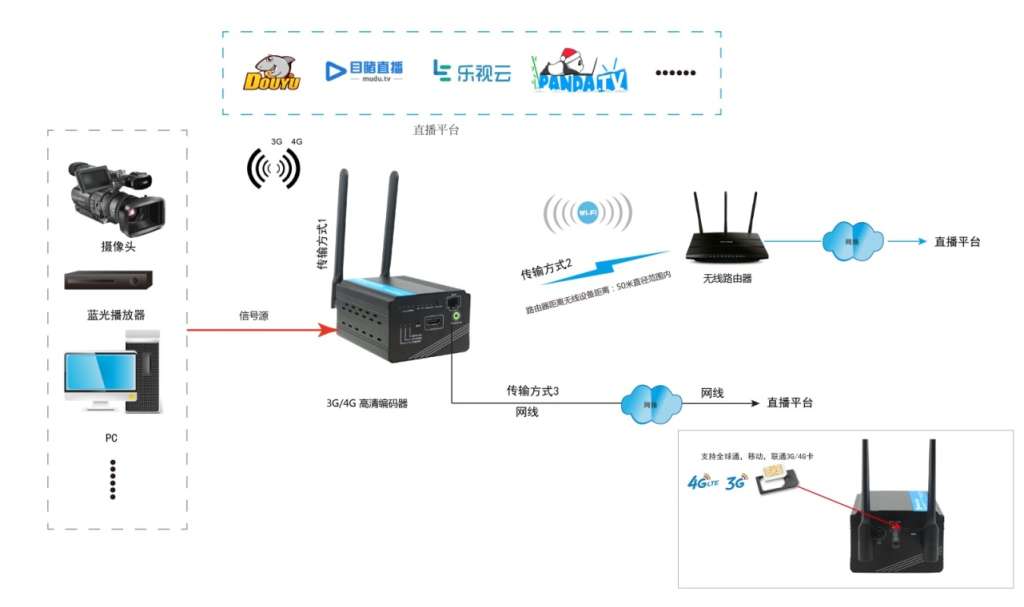

三、连接示意图：



四、技术指标：




产品名称	4G高清直播编码器
产品型号	HS-B100SDI-4G
视音频输入	视频输入	1路HDMI视频接口 支持HDCP 或一路SDI视频接口
	输入分辨率	1080P\1080i\720P 、 1600x1200\1400x1050\1440x900\ 1280x1024\1280x960\1280x800\1024x768\800x600 720×576等常规分辨率
	音频输入	1路HDMI内置音频、1路3.5模拟音频
视音频编码参数	视频编码	H.265 Baseline Profile编码 H.264 Baseline Profile编码H.264 Main Profile编码H.264 High Profile编码
	编码后尺寸	1920*1080/1280*720/1024*576/960*540/850*480/720*576/720*540/720*480/720*404/704*576/640*480/640*360/默认输入分辨率
	视频码率	CBR/VBR码率控制16Kbps-12Mbps可调
	视频帧率	25/30帧
	字幕叠加	中文、英文、图片
	音频编码	AAC/MP3可选
	音频码率	64Kb/s~384Kb/s
	采样率	32000、44100、48000等
网络参数	网络接口	1个，RJ45 10M/100M/1000M自适应以太网口
	网络协议	支持HTTP、RTSP、RTMP、UDP、组播、单播、FLV、HLS
	流码类型	TS流、ES流
	接口协议	ONVIF
	配置管理	WEB配置，远程升级
4G参数	频段	LTE-TDD 四频 Band 38/39/40/41
		LTE-FDD 三频 1/3/5
		TD-SCDMA 双频 Band 34/39
		UMTS 双频 Band 1/5
		GSM 四频 850/900/1800/1900
无线 参数	标准	标准802.11b/g/n
	频段	2.4GHz
	速率	150Mbps
通用	电源	5V/DC 2A
	电池容量	9600mA
	工作温度	-20℃~＋60℃
	工作湿度	＜90％，无冷凝
	尺寸（长X宽X高）	11.1cm×8.7cm×5.9cm
	重量	0.56kg

五、应用范围：

• 网络电视高清采集系统
• 数字标牌高清流服务器

• 网络会议系统视频采集
• 代替高清视频采集卡
• 酒店宾馆有线电视系统
• 手术室直播、录播系统
• 教育教学直播、录播系统
• 数字法庭高清直播、录播系统

• 接入网络监控平台，支持录播

•

•
