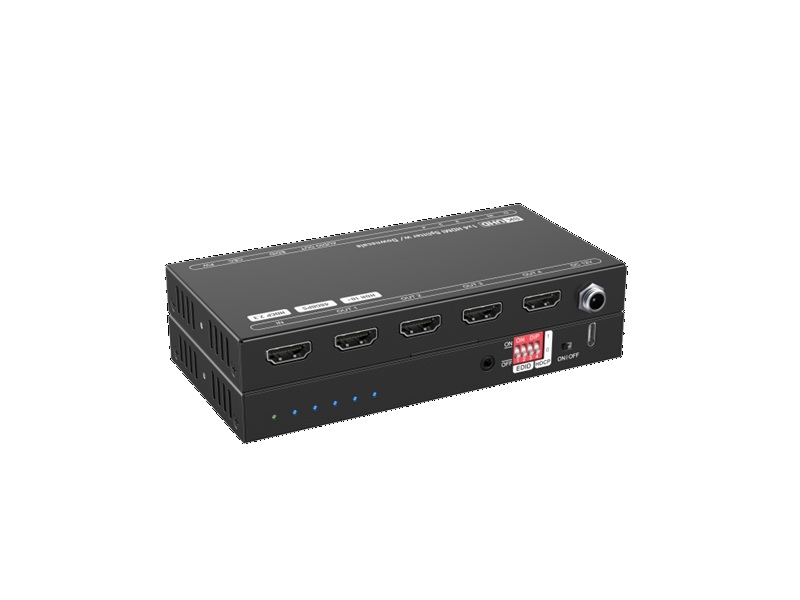

8K HDMI分配器 HS-SPH104-8K
一、产品介绍:
HS-SPH104-8K系列8K HDMI 2.1 系列分配器,1路HDMI输入多个HDMI输出。可实现8K@60Hz 4:4:4 的HDMI视频分辨率和 DTS/Dolby 音频格式。支持从显示器EDID透传、前面板上的4针拔码开关选择多个内置EDID设置。也可通过Type-C 端口方便地进行固件升级。
二、产品特性:
⚫ 支持 HDMI 2.1,视频分辨率最高支持 8K@60Hz 4:4:4;
⚫ HDMI 输入支持 HDCP 2.3,输出支持 HDCP 主动或 HDCP 被动模式;
⚫ 支持视频分辨率缩小,8K/4K 输入可自动降级为 1080p 输出,以兼容 1080p 显示器;
⚫ 48Gbps 高带宽;
⚫ 高级 EDID 管理:可以选择多个内置 EDID 和用户定义设置;
⚫ 支持 ALLM、VRR 和音频解嵌;
⚫ 支持 CEC 直通;
⚫ 通过 USB-C 端口进行固件升级。
三、面板介绍:
四、技术指标:
输入端口 | 1 路 HDMI 输入信号端口 |
输出端口 | 1x2 分配器:2 路 HDMI 输出信号端口;1x4 分配器:4 路 HDMI 输出信号端口 |
控制端口 | 1 个 4 路 DIP 开关,用于控制 EDID 及 HDCP; 1 个 USB-C 端口,用于固件升级及自定义 EDID; |
连接器 | Type A 19 针母头 |
分辨率 | 输入输出最高支持 8K@60Hz 4:4:4 8bit |
HDMI标准 | 2.1 |
HDCP 版本 | 符合 2.3、2.2、1.4 标准 |
CEC | 支持 |
HDMI线缆距离 | 8K@60Hz 4:4:4≤ 3m, 4K@60Hz 4:4:4 ≤ 5m, 4K@60Hz 4:2:0 ≤ 10m,1080p ≤ 15m |
带宽 | 48Gbps |
工作温度 | -5°C ~ +55°C |
储存温度 | -25°C ~ +70°C |
相对湿度 | 10%-90%(无冷凝) |
电源 | 12V1A |
功耗 | 1x2 分配器:4W (Max);1x4 分配器:5W (Max) |
尺寸 | 1x2 分配器:96.0mm x 17.6mm x 70.4mm; 1x4 分配器:142.0mm x 17.6mm x 70.4mm; |
净重 | 1x2 分配器:155g;1x4 分配器:225g |
注意:请采用完全符合 HDMI 2.1 的高质量 HDMI 电缆,以实现可靠的传输和连接。
五、连接示意图:
