USB2.0光纤延长器
USB2.0光纤延长器，SFP光模块LC光口，单模/多模，兼容USB打印机、U盘、键盘鼠标、移动硬盘、USB摄像头，最高速率480Mbps，单模5KM，多模300米；USB-A接口接收端支持5V/1A电源输出；即插即用，无需驱动程序；
产品参数
产品详情相关文件Exported

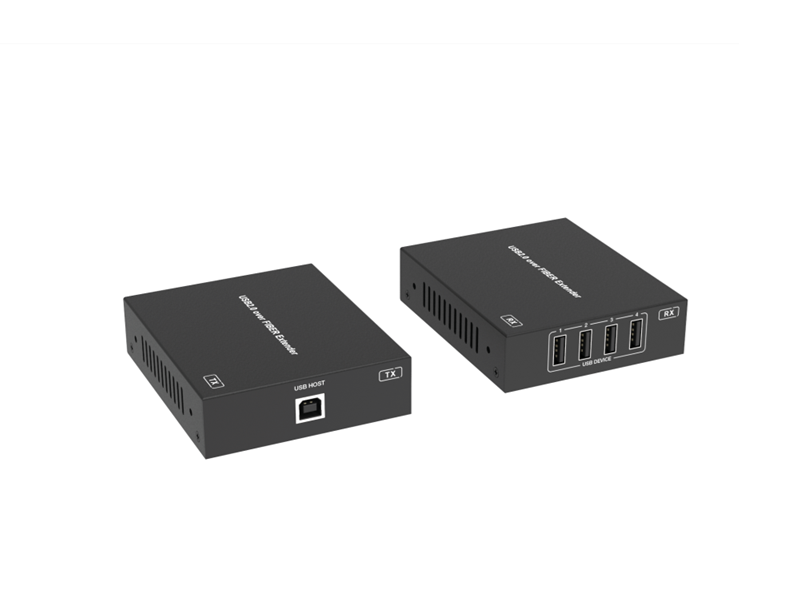

USB 2.0光纤延长器 HS-FCP104-U20B
一、产品介绍：
HS-FCP104-U20B系列USB 2.0光纤延长器，单模/多模单纤，SFP光模块，LC光口，5KM传输距离，将主机的USB接口（USB2.0）延长到远端并扩展为4个USB口。最大传输距离5KM(单模光纤/多模300米)。支持USB 1.1和2.0类型的高速摄像头、硬盘驱动器、打印机、扫描仪、音频设备、触摸屏、游戏控制器等设备。广泛应用于军事指挥控制系统、警务指挥控制系统、交通管理系统、能源电力行业、政府办公、医疗系统、商业展示、多媒体及公共事业等领域。
二、产品特性：
USB 2.0扩展距离可达5公里（单模光纤）或300米（OM4光纤）；
主机和设备单元兼容USB 2.0/1.1；
USB 2.0接口，数据传输速率最高可达480Mbps；
高速、全速、低速USB设备自动识别；
USB-A接口支持接收器5V/1A输出功率；
兼容Windows、Linux或Mac操作系统；
简单即插即用，无需安装驱动程序或进行软件设置；

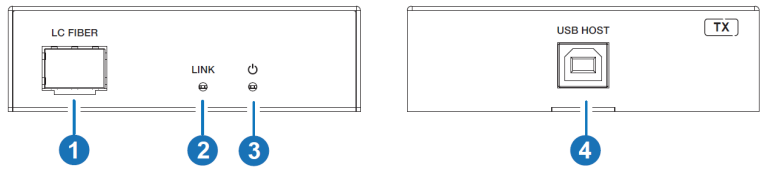

三、功能说明：
序号 | 名称 | 功能描述 |
1 | LC光口 | 光纤 SFP 端口，通过光纤电缆连接到接收器上的LC光纤端口。 |
2 | LINK | 慢闪：发射器与接收器已建立连接，但未连接任何设备。 快速闪存：发射器与接收器已建立连接，且USB设备已接入。 |
3 | 电源指示灯 | 当发射器通电时，红色LED始终处于点亮状态。 |
4 | USB主机 | USB主机端口，连接至主机。可用于为发射器供电。 |
序号 | 名称 | 功能描述 |
1 | LC光口 | 光纤 SFP 端口，通过光纤电缆连接到接收器上的LC光纤端口。 |
2 | LINK | 慢闪：发射器与接收器已建立连接，但未连接任何设备。 快速闪存：发射器与接收器已建立连接，且USB设备已接入。 |
3 | 电源指示灯 | 当发射器通电时，红色LED始终处于点亮状态。 |
4 | DC 24V | DC 24V/1A电源 |
5 | USB设备 | USB Type A接口，用于连接USB设备。兼容USB 2.0/1.1标准。 |
四、技术指标：
USB版本 | USB2.0/1.1 |
USB带宽 | 高速（480Mbps）、全速（12Mbps）、低速（1.5Mbps） |
波长 | 1310nm/1550nm |
光纤 | 1G SFP模块 |
传输距离 | 单模光纤电缆传输距离可达5公里，OM4光纤电缆传输距离可达300米 |
静电保护 | IEC 61000-4-2：±8kV（空气间隙放电）和±4kV（接触放电） |
发射端 | 输入：1个USB主机[USB Type B，4针母头] 输出：1个LC光纤输出[LC母头] |
接收端 | 输入：1根LC光纤IN [LC母头] 输出：4个USB设备[USB Type A，4针母头] |
外壳 | 金属外壳 |
颜色 | 黑色 |
尺寸 | 100(长)×85mm (宽)×25.5mm (高) |
重量 | 发射/接收270g |
供电电源 | 输入：AC 100~240V 50/60Hz，输出：DC 24V/1A |
电源功耗 | 发射器：1W（最大值），接收器：24.24W（最大值） |
操作温度 | 0°C ~ 40°C / 32°F ~ 104°F |
储存温度 | -20°C ~ 60°C / -4°F ~ 140°F |
相对湿度 | 20~90% RH (无凝结) |

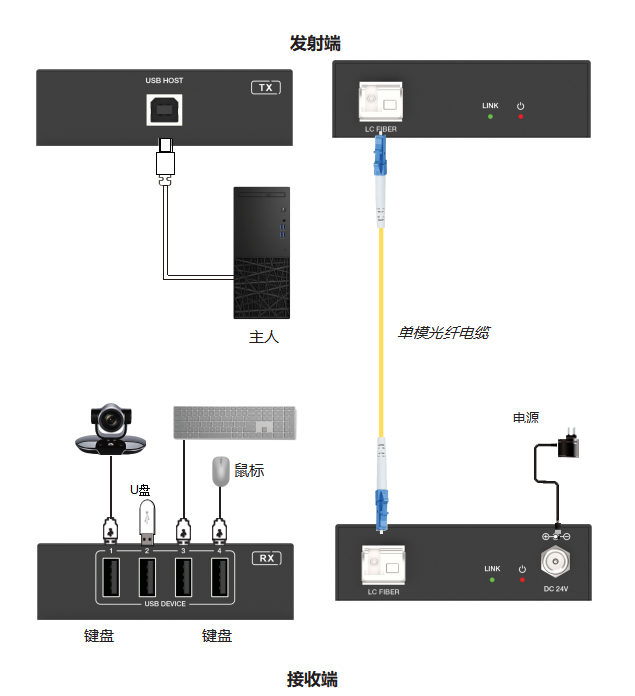

五、连接示意图：
