8K60 HDMI分配器
8K60 HDMI分配器，8K@60 4:2:0 12bit。48Gbps、EDID管理、电缆均衡等。在显示器上可以实现视频分辨率高达4K@120Hz。
名称：8K60 HDMI分配器
型号：HS-SPH8104
品牌：HOSHI（昊视）
产品编码：C120
二维码
产品详情Exported相关文件

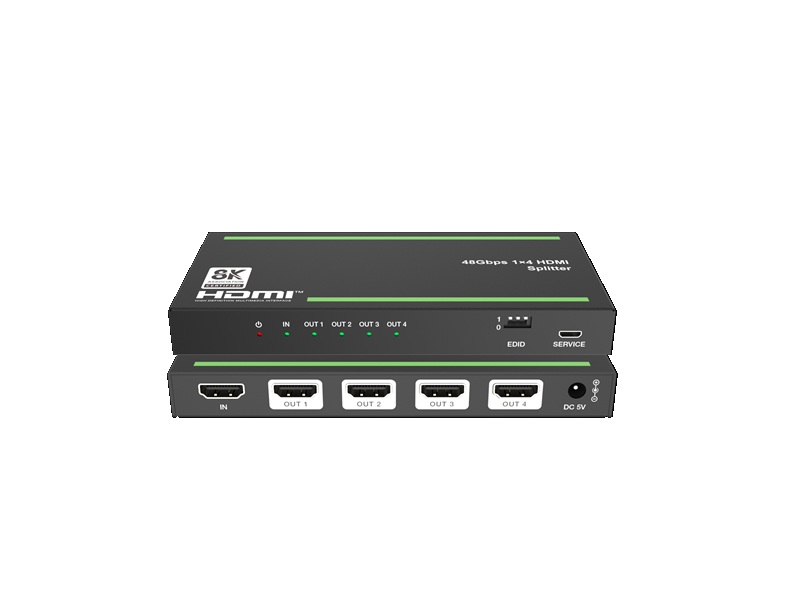

8K60 HDMI分配器 HS-SPH8102 / HS-SPH8104
一、产品介绍：
HS-SPH8102/04系列8K60 HDMI分配器，将一路8K60 HDMI输入，二路或四路8K60 HDMI输出，视频分辨率高达8K@60 4:2:0 12bit。支持数据速率可达48Gbps。还有多个易于集成的功能，如EDID管理、电缆均衡等。同时多功能产品与xbox或PS5配合使用，在电视机或相关显示器上可以实现视频分辨率高达4K@120Hz。
二、产品特性：
符合HDCP 2.3规范；
支持48Gbps FRL和18Gbps TMDS视频带宽；
视频分辨率高达8K@60Hz 4:2:0 12bit, 4K@120Hz 4:4:4 12bit，符合HDMI 2.1规范
HDMI 2.1协议：支持VRR, ALLM, QMS, QFT, SBTM；
支持HDR, HDR 10, HDR 10+, Dolby Vision, HLG透传；
LPCM 7.1CH, Dolby TrueHD, Atmos, DTS-HD Master, DTS:X Audio透传；
每个输出端口都支持8K到4K或者8K/4K到1080P自动缩放；
每个输出端口都支持HDR到SDR自动转换；
智能EDID管理；
设计合理，便于安装；

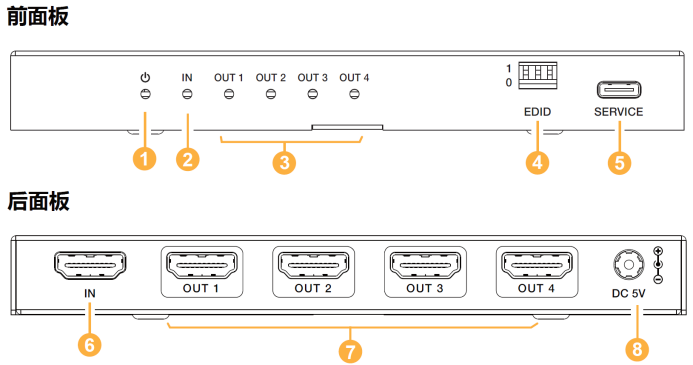

三、功能说明：
序号 | 名称 | 功能描述 |
1 | 电源指示灯 | 设备开机时，红色指示灯亮。 |
2 | IN指示灯 | HDMI输入端口连接到工作中的源设备时，绿色指示灯亮。 |
3 | OUT指示灯 | HDMI OUT 1/2/3/4端口连接显示设备并输出信号时，相应的绿色指示灯常亮。 |
4 | EDID DIP 拨码开关 | 使用此开关设置EDID。 [DIP]=111: 复制OUT 1接口所连接显示设备的EDID (出厂默认) [DIP]=110: 4K60 (4:4:4), 2.0CH； [DIP]=101: FRL12G_8K_HDR, 2.0CH [DIP]=100: FRL12G_8K_HDR, 5.1CH； [DIP]=011: FRL12G_8K_HDR, 7.1CH；[DIP]=010: FRL10G_8K_HDR, 2.0CH； [DIP]=001: FRL10G_8K_HDR, 5.1CH；[DIP]=000: FRL10G_8K_HDR, 7.1CH； |
5 | SERVICE | 固件升级端口。 |
6 | IN端口 | HDMI信号输入端口，用HDMI线连接HDMI源设备，如DVD播放器或PS5。 |
7 | OUT端口 | HDMI信号输出端口，用HDMI线连接HDMI显示设备，如电视或显示器。 |
8 | DC 5V | DC 5V/2A电源输入口。 |

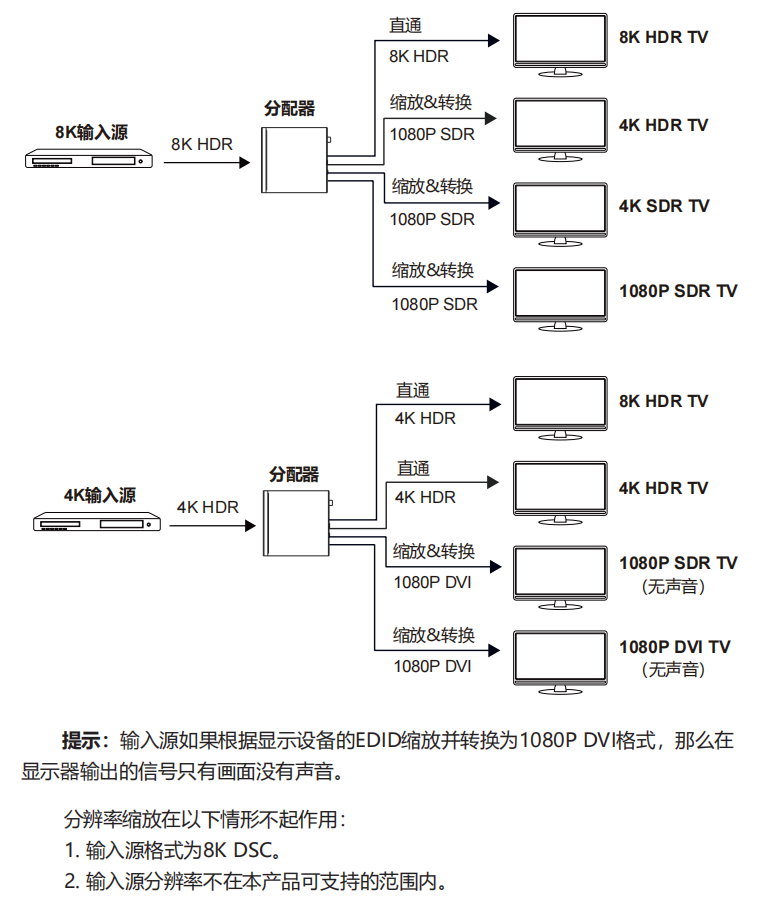

四、自动缩放 & 自动转换
HS-SPH8102/04系列8K60 HDMI分配器，本款高性能分配器的全部输出端口都支持自动缩放和自动转换。
在进行缩放时，会比较所连接显示设备的EDID，选择最小分辨率作为缩放的目标分辨率，输出到低于输入源分辨率的显示设备。
例如：
五、技术指标：
HDMI兼容 | HDMI 2.1 |
HDCP兼容 | HDCP 2.3 |
视频带宽 | 48Gbps |
视频分辨率 | 高达8K@60Hz 4:2:0 12bit, 4K@120Hz 4:4:4 12bit |
HDR | HDR, HDR10, HDR10+, Dolby Vision, HLG |
颜色空间 | RGB 4:4:4, YCbCr 4:4:4/4:2:2, YUV 4:2:0 |
颜色深度 | 8/10/12bit |
HDMI音频格式 | HDMI输入/输出： LPCM, Dolby Digital/Plus/EX, Dolby True HD, Dolby Atmos, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD |
输入 | 1 × HDMI IN [Type A, 19-pin母口] |
输出 | 4 × HDMI OUT [Type A, 19-pin母口] |
控制 | 1 × SERVICE [USB Type C, 升级端口] |
静电保护 | IEC 61000-4-2：±8kV (空气放电) , ±4kV (接触放电) |
外壳 | 金属外壳 |
颜色 | 黑色 |
尺寸 | 145(长)×68mm (宽)×17mm (高) |
重量 | 265g/套 |
供电电源 | 输入：AC 100~240V 50/60Hz，输出：DC 5V/2A |
电源功耗 | 5.56W |
操作温度 | 0°C ~ 40°C / 32°F ~ 104°F |
储存温度 | -20°C ~ 60°C / -4°F ~ 140°F |
相对湿度 | 20~80% RH (无凝结) |
相对湿度 | 10~90% RH (无凝结) |

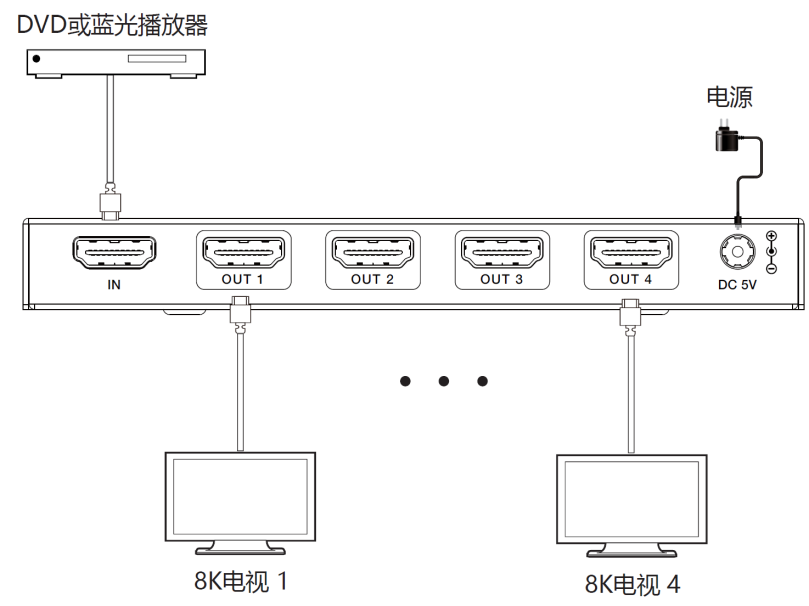

六、连接示意图：
