1进24出HDMI分配器
一路信号同步分给 24 台显示终端，4K@60Hz 无损分发，EDID 智能适配，机架式工程机型，7×24 小时稳定运行，适配无纸化会议桌、大型报告厅多屏同步显示场景✅
名称：1进24出HDMI分配器
型号：HS-SPH7124A
品牌：HOSHI（昊视）
产品编码：C124
二维码
产品详情Exported相关文件

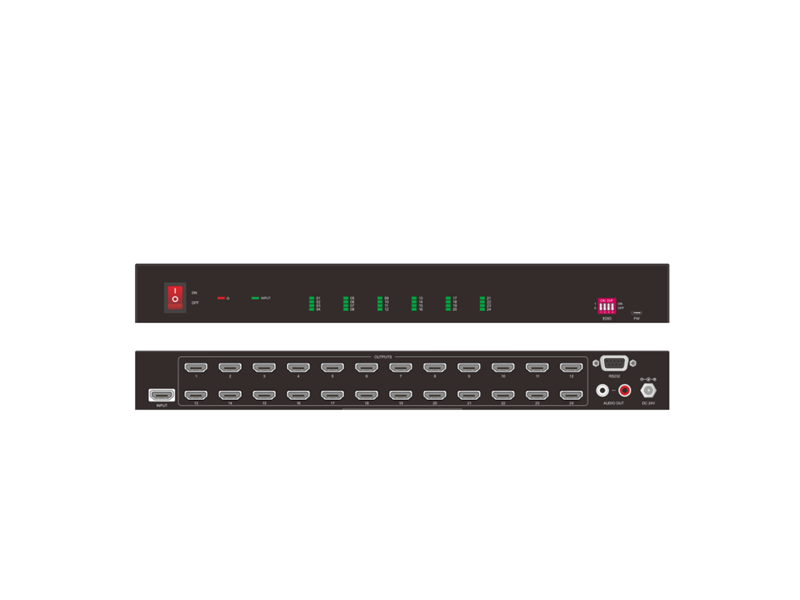

HDMI2.0 1进24出分配器 HS-SPH7124A
一、产品介绍：
HS-SPH7104A系列4K60 HDMI 2.0 HDMI分配器，将1个HDMI输入分配到 24个HDMI 输出。支持HDMI 2.0，分辨率最高支持4K@60Hz 4:4:4、HDR 10、杜比视界（Dolby Vision），可通过前面板的4位拨码开关管理EDID。支持倍线功能，在连接1080p分辨率的显示器时，4K 视频输入可自动降频为1080p输出。立体声模拟 L/R 音频输出用于从 HDMI 输入进行音频解嵌，支持 CEC 和 RS232 控制。
二、产品特性：
支持HDMI 2.0，视频分辨率最高支持4K@60Hz 4:4:4 8bit;
兼容HDCP2.2，支持HDR10和杜比视界；
兼容HDMI AOC供电，每路最大输出5V 100mA;
支持4K倍线1080P输出；
智能EDID和HDCP管理；
立体声模拟 L/R 音频输出，用于从 HDMI 输入进行音频解嵌；
支持CEC和232控制；

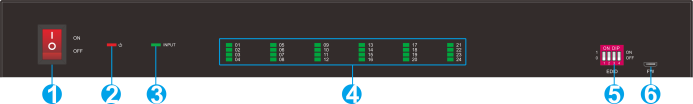

三、接口介绍：
序号 | 名称 | 描述 |
| 1 | 电源开关 | 打开/关闭设备 |
| 2 | 电源指示灯 | 设备上电，指示灯常亮红色 |
| 3 | 输入指示灯 | 有HDMI输入灯亮绿色 |
| 4 | 输出指示灯 | 相应通道有输出时，对应指示灯亮绿色 |
| 5 | 拨码开关 | 用于选择EDID或者HDCP模式 |
| 6 | FW | Micro-USB接口用于固件升级 |

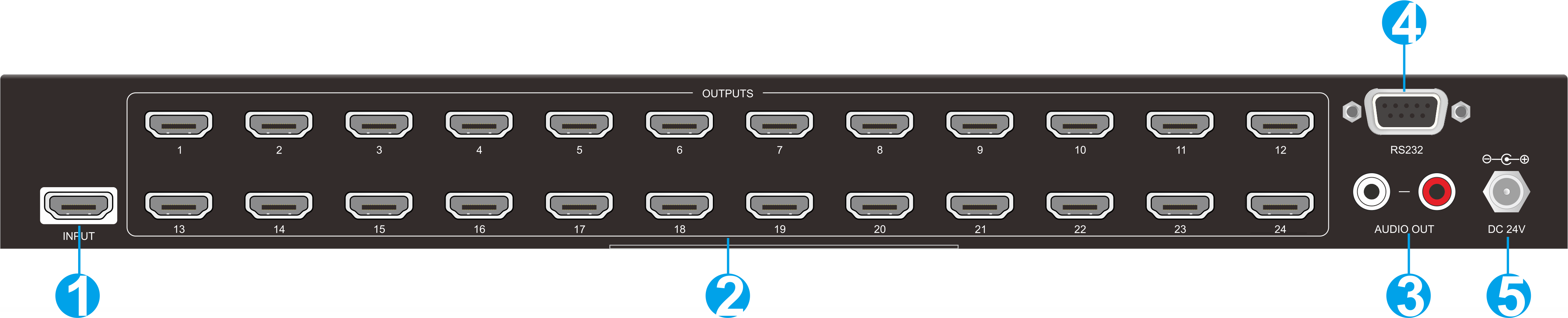

序号 | 名称 | 描述 |
| 1 | 输入通道 | Type-A母头HDMI输入，连接HDMI信号源。 |
| 2 | 输出通道 | Type-A母头HDMI输出，连接HDMI显示器，共24路输出 |
| 3 | 音频输出 | 连接音频设备（如功放），用于从 HDMI 输入进行音频解嵌。 |
| 4 | RS232 | 连接控制设备（如电脑），通过发送 RS232 命令控制设备 |
| 5 | 电源接口 | DC24V供电 |
四、技术指标:
视频 | |
输入 | 1路HDMI输入 |
输入连接器 | Type A 19针母连接器 |
输入分辨率 | 4K@60Hz 4:4:4 8bit, HDR10, Dolby Vision |
输出 | 24路HDMI输出 |
输出连接器 | Type A 19针母连接器 |
输出分辨率 | 4K@60Hz 4:4:4 8bit, HDR10, Dolby Vision,支持倍线输出 |
HDMI输出 | 支持AOC供电输出5V100mA |
HDMI协议 | 支持HDMI 2.0,兼容HDCP2.2 |
HDMI音频格式 | LPCM 7.1 audio, Dolby Atmos®, Dolby® TrueHD, Dolby Digital® Plus, DTS:X™, and DTS-HD® Master Audio™ pass-through |
模拟音频 | |
输出 | 1路音输出 |
输出连接器 | 1路RCA接口（L+R） |
频率响应 | 20Hz~20kHz, ±1dB |
最大输出电平 | 2.0Vrms ± 0.5dB. 2V=16dB headroom above-10dBV (316mV) nominal consumer line level signal |
THD+N | < 0.05% (-80dB)，20Hz~20KHz 带宽，1kHz 正弦，0dBFS 电平（或最大电平） |
SNR | > 80dB, 20Hz-20kHz带宽 |
串音隔离 | < -80dB，10kHz 正弦 0dBFS 电平（或削波前的最大电平） |
L-R 电平偏差 | < 0.05dB，1kHz 正弦 0dBFS 电平（或削波前的最大电平） |
输出功率 | 1KΩ 及更高（支持 10 倍并联 10KΩ 负载） |
噪音级 | - 80dB |
控制 | |
频带宽 | 18Gbps |
工作温度 | -5℃~+ 55℃ |
储存温度 | -25℃~+ 70℃ |
湿度 | 10% ~ 90% |
外置电源 | 输入 100VAC ~ 240VAC, 50/60Hz 输出 24VDC 1.25A |
最大功耗 | 29W |
机箱尺寸 | 360m x 40mm x 125mm |
产品重量 | 1.44Kg |

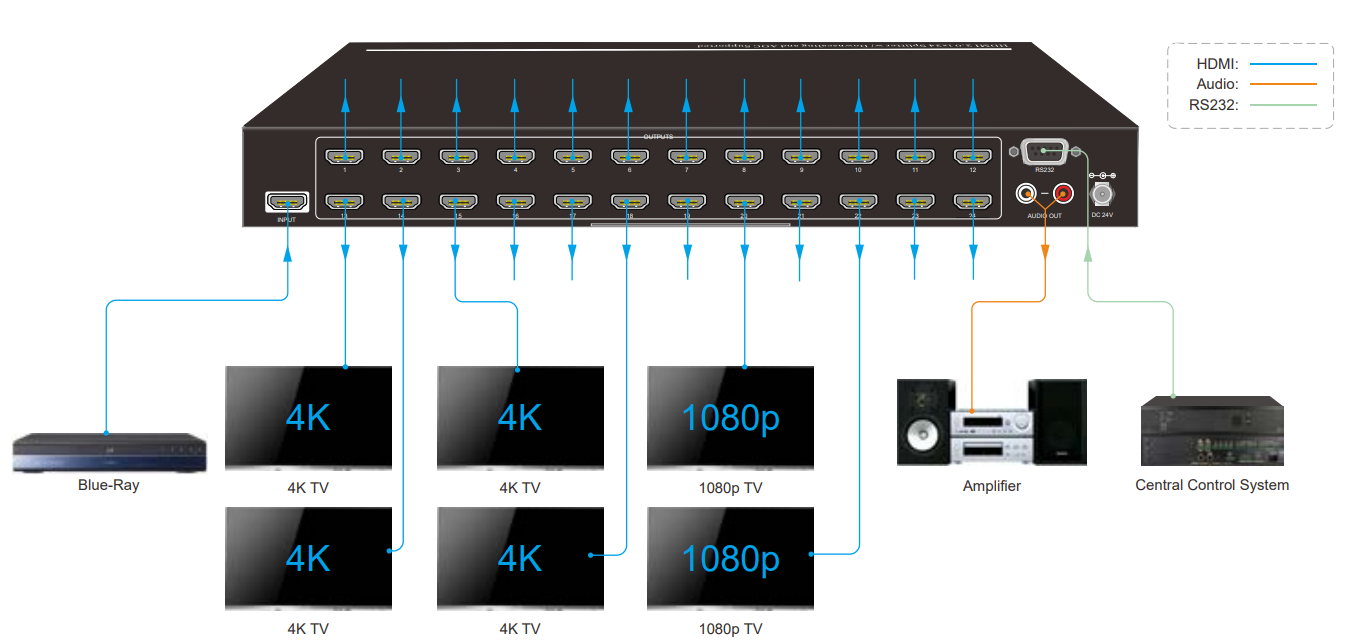

五、连接示意图：
