4K HDMI分配器+音频
4K60 HDMI分配器，4K@50/60 4:4:4 。支持数字光纤、模拟立体声音频剥离功能。支持COPY和AUTO两种EDID模式。输出端口支持信号直通和4K->1080P视频缩放功能。
名称：4K HDMI分配器+音频
型号：HS-SPH7104A
品牌：HOSHI（昊视）
产品编码：C122
二维码
产品详情Exported相关文件
4K60 HDMI分配器 HS-SPH7102 / HS-SPH7104A
一、产品介绍：
HS-SPH7102/04A系列4K60 HDMI分配器，将一路4K60 HDMI输入，二路或四路4K60 HDMI输出，视频分辨率高达4K@50/60 4:4:4 。支持数字光纤和模拟立体声音频剥离功能。此产品支持COPY和AUTO两种EDID模式。输出端口支持信号直通和4K->1080P视频缩放功能。
二、产品特性：
符合HDMI 2.0b，HDCP 2.2 / HDCP 1.4规范；
支持18 Gbps视频带宽；
视频分辨率最高支持4K2K@50/60Hz (4:4:4)；
支持数字和模拟音频剥离功能；
输出端口支持信号直通和4K->1080P 视频缩放功能；
通过面板上的拨动开关可以选择两种EDID模式：COPY/AUTO；
支持HDMI音频格式：LPCM, Dolby Digital/Plus/EX, Dolby True HD, DTS, TS-EX,DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD；
设计合理，便于安装；

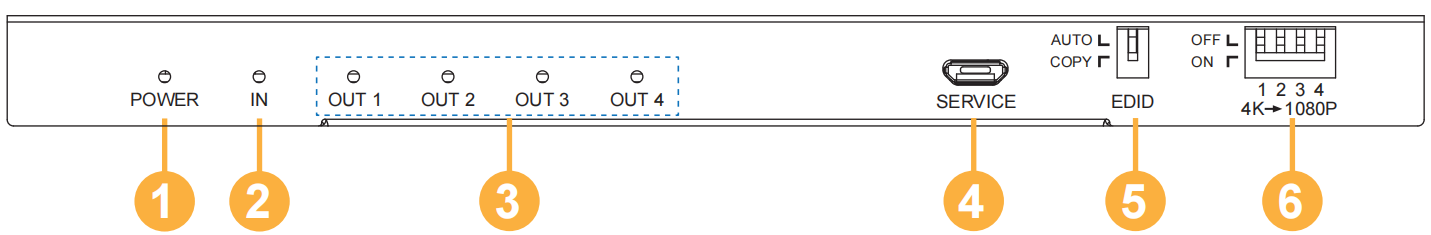

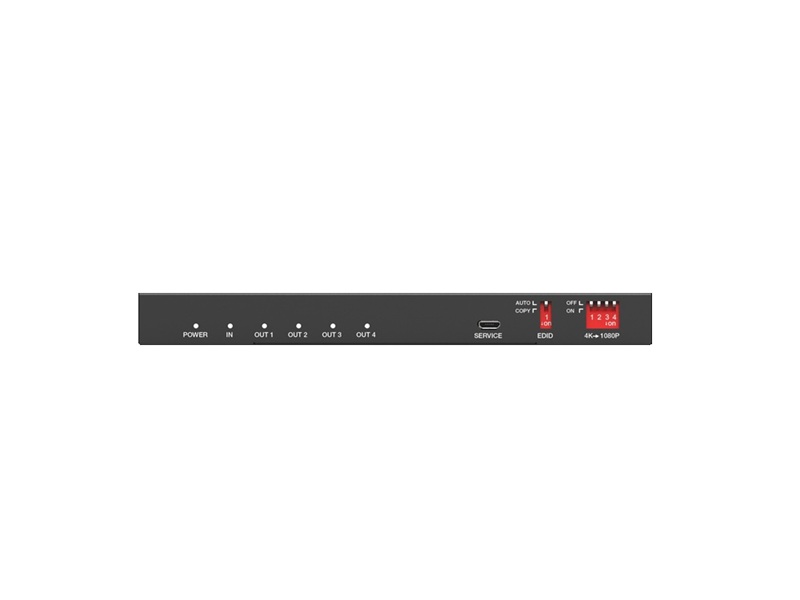

三、功能说明：
序号 | 名称 | 功能描述 |
1 | 电源指示灯 | 电源指示灯。当设备通电时，蓝色指示灯点亮。 |
2 | IN | HDMI输入信号指示灯。当HDMI IN端口有信号输入时，蓝色指示灯点亮。 |
3 | OUT 1-4 | HDMI输出信号指示灯。当HDMI OUT 1-4端口有信号输出时，相应的蓝色指示灯点亮。 |
4 | SERVICE | 固件升级端口（仅生产可用）。 |
5 | EDID (COPY, AUTO） 拨动开关 | 选择EDID模式。 AUTO: 开关拨至“AUTO”时，本机将比较HDMI OUT1-4端口显示设备的EDID设置，然后将最优分辨率传输到源设备，源设备再把信号传输到所有输出设备。 COPY：开关拨至“COPY”时，本机将HDMI OUT 1端口显示设备的EDID设置复制到源设备, 源设备再把信号传输到所有输出设备。 |
6 | 4K→1080P 拨动开关 | OFF：开关拨至“ OFF”时，信号输入和输出为直通状态。 ON：开关拨至“ ON”时，输入信号会被缩小 (4k->1080P)之后再输出。 |

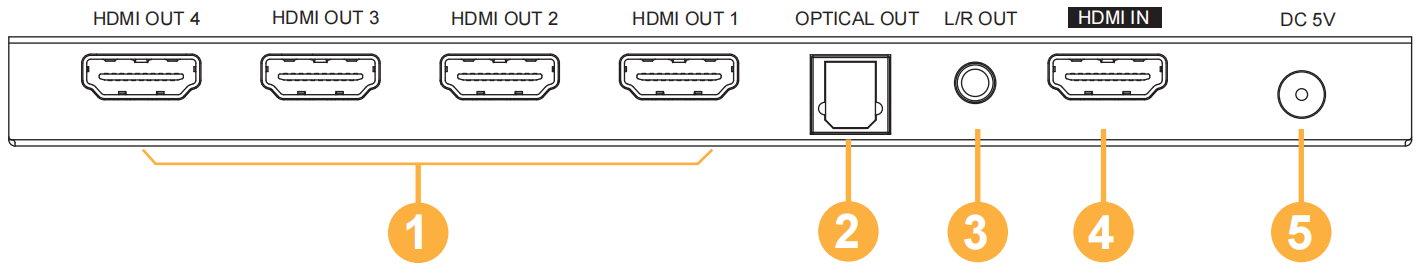

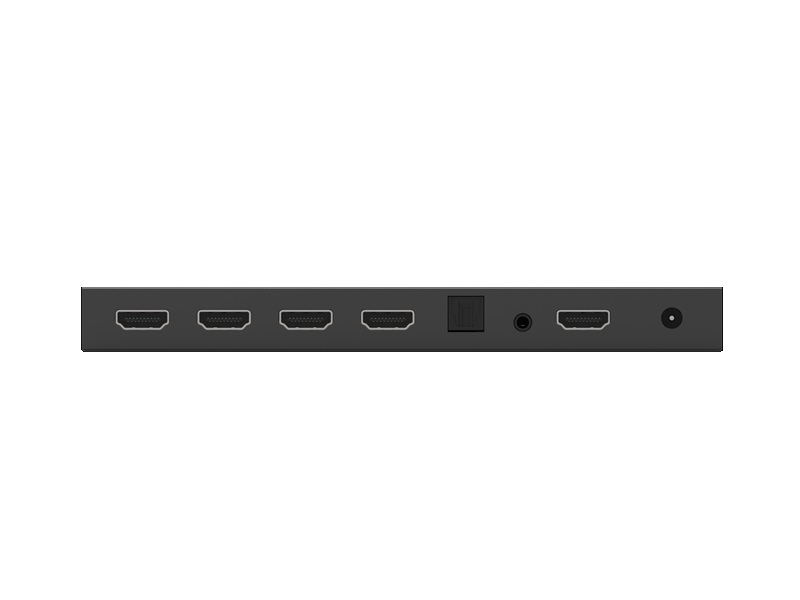

序号 | 名称 | 功能描述 |
1 | HDMI OUT1-4 | HDMI输出口。连接HDMI显示设备，如TV或监视器。 |
2 | OPTICAL OUT | 光纤音频输出口，连接功放，输出来自HDMI IN端口的音频。 |
3 | L/R OUT | 模拟音频输出口，连接音箱，输出来自HDMI IN端口的音频。 |
4 | HDMI IN | HDMI输入口。连接HDMI源设备，如DVD播放器或PS4。 |
5 | DC 5V | DC 5V电源接口。 |
四、技术指标：
HDMI兼容 | HDMI 2.0b |
HDCP兼容 | HDCP 2.2, HDCP 1.4 |
视频带宽 | 18Gbps |
视频分辨率 | 720P50/60Hz, 1080P50/60Hz, 4K2K24Hz, 4K2K30Hz,4K2K@50/60Hz (4:4:4) |
HDR | HDR, HDR10, HDR10+, Dolby Vision, HLG |
颜色空间 | RGB 4:4:4, YCbCr 4:4:4/4:2:2 |
颜色深度 | 8-bit (4K60Hz), 12-bit (1080P) |
HDMI音频格式 | LPCM, Dolby Digital/Plus/EX, Dolby True HD, Dolby Atmos, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD; |
光纤音频格式 | LPCM 2.0/2.1CH, Dolby 5.1, Dolby True HD, Dolby DD+, DTS5.1, DTS-ES6, DTS-HDMA5.1, DTS HD-HBR 5.1 |
L/R 音频格式 | PCM 2.0 |
输入 | 1 × HDMI IN [Type A, 19-pin母口] |
输出 | 4 × HDMI OUT [Type A, 19-pin母口] 1 × OPTICAL [S/PDIF] 1 × L/R [3.5mm立体声迷你接口] |
控制 | 1 × SERVICE [USB Type C, 升级端口] |
静电保护 | IEC 61000-4-2：±8kV (空气放电) , ±4kV (接触放电) |
外壳 | 金属外壳 |
颜色 | 黑色 |
尺寸 | 180(长)×60mm (宽)×14mm (高) |
重量 | 230g/套 |
供电电源 | 输入：AC 100~240V 50/60Hz，输出：DC 5V/1A |
电源功耗 | 3.5W |
操作温度 | 0°C ~ 40°C / 32°F ~ 104°F |
储存温度 | -20°C ~ 60°C / -4°F ~ 140°F |
相对湿度 | 20~80% RH (无凝结) |
相对湿度 | 10~90% RH (无凝结) |

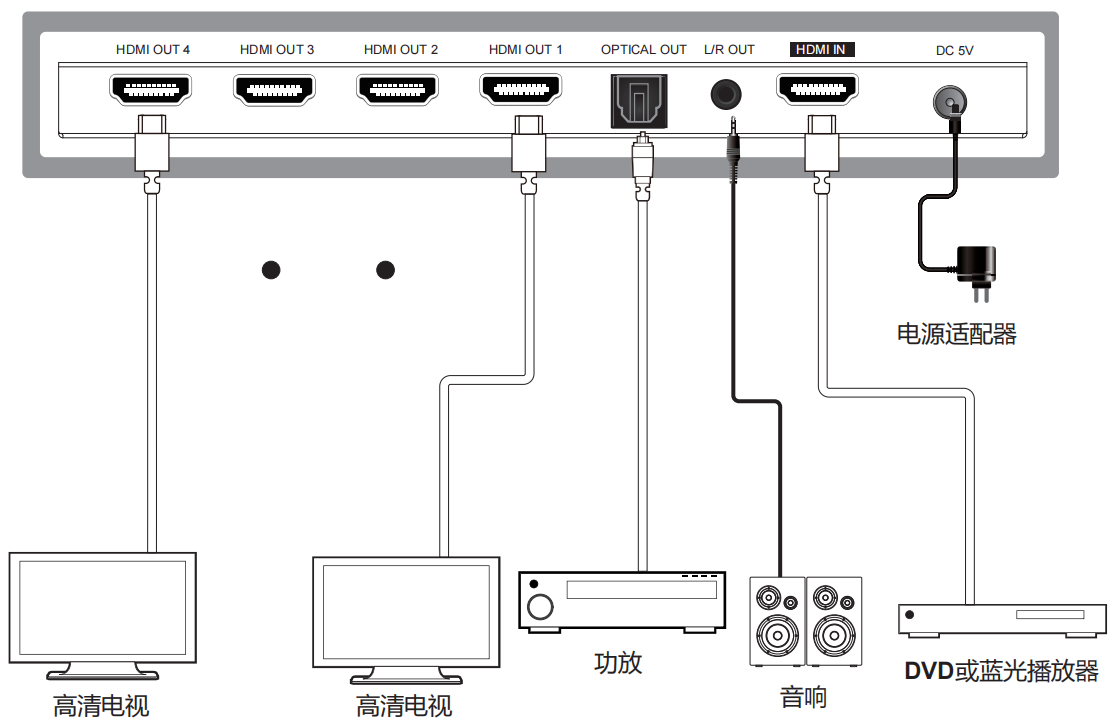

五、连接示意图：
