HDMI演示切换器
HDMI演示切换器，输入:2路USB-C,3路HDMI,1路模拟音频和1路Dante 2ch；输出:1路HDMI和1路HDBT镜像，1路模拟音频，1路Dante 2ch；支持自动和手动切换模式；支持全屏/画中画/双画面/四视图可配置的显示模式；支持音频加解嵌功能；
名称：HDMI演示切换器
型号：HS-PSB51H70
品牌：HOSHI（昊视）
产品编码：Q031
二维码
产品详情相关文件Exported
无缝演示切换器 HS-PSB51H70
一、产品介绍：
HS-PSB51H70系列5x1无缝演示切换器，支持3路HDMI输入、2路USB-C输入（支持DP Alt模式，USB 2.0，100M以太网和60W充电）、1路HDMI输出和1路HDBT镜像输出。HDBT；支持标准的PoE供电，单根CAT6A (F/FTP)网线将非压缩信号延长至70米（分辨率为4K@30Hz 4:4:4）、40米（分辨率为4K@60Hz 4:4:4）。
HS-PSB51H70系列5x1无缝演示切换器，输出支持单个全屏、各种多画面显示模式（单画面/画中画/双画面/三画面/四画面）。支持USB 2.0本地KVM切换和本地Hub/HDBT USB直通功能（从TX到RX）。支持双向RS-232和红外控制信号透传。 还配备了1路模拟音频输入，1路模拟音频输出，以及Dante® 2x2音频输入和输出。内置3x3音频矩阵，支持独立的音频均衡器/音量/延迟调节。
二、产品特性：
符合HDMI 2.0b, HDCP 2.2和DP 1.2规范；
支持18Gbps视频带宽；
视频分辨率高达4K@60Hz 4:4:4；
支持HDBT 3.0长距离无压缩传输，单根CAT6A (F/FTP)网线视频信号延长至70米、4K60视频信号延长至40米；
支持5种多画面显示模式：单画面/画中画/双画面/三画面/四画面；
单画面显示模式支持5x1无缝切换，多画面显示模式支持快速切换；
输入：2x USB-C, 3x HDMI, 1x 模拟音频, 1x Dante® 2ch；
输出：1x HDMI, 1x HDBT镜像, 1x 模拟音频, 1x Dante® 2ch；
HDMI和HDBaseT(PoE)输出（镜像）；
Dante® 2x2音频输入和输出；
USB-C支持DisplayPort Alt模式，用于A/V, USB 2.0, 100M以太网和60W充电；
支持本地USB 2.0 KVM切换，以及通过HDBT 3.0拓展USB 2.0信号；
信号输入支持自动切换和手动切换两种模式；
支持模拟/Dante®音频嵌入、模拟/Dante®音频解嵌输出；
可通过CEC/RS-232控制外部设备开/关机；
智能EDID管理；
可通过前面板按键、红外遥控器、RS-232命令、TCP/IP或Web GUI进行灵活控制；
支持标准PoE远端供电 (TX→RX)；
三、功能说明：

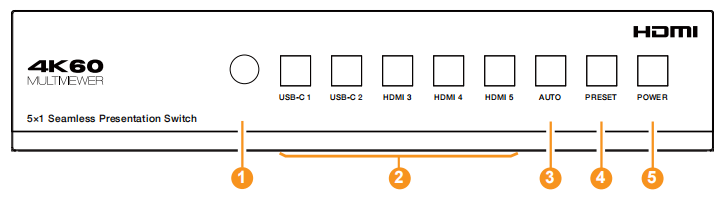

发射器面板
序号 | 名称 | 功能描述 |
1 | IR接收窗 | 红外信号接收窗，接收来自红外遥控器的信号。 |
2 | USB-C 1 / USB-C 2 / HDMI 3 / HDMI 4 / HDMI 5按键 | ▪ 单画面显示模式下，按USB-C 1 / USB-C 2 / HDMI 3 / HDMI 4 / HDMI 5按键选择信号输入通道，相应的按键灯亮。 ▪ 多画面显示模式下，输入按键灯指示输出。例如，三画面输出对应USB-C 1, HDMI 3和HDMI 5输入信号源时，相应的3个按键灯亮。当三画面输出只对应一个USB-C1输入信号源时，只有相应的USB-C 1按键灯亮。多画面显示可以通过Web GUI进行设置。多画面模式下，按任意输入按键将切换回到单画面模式。每次按键灯亮1秒钟后会自动熄灭。 |
3 | AUTO按键 | 按此键开启/关闭自动切换功能。开启自动切换功能时，此按 键灯点亮；关闭自动切换功能时，按键灯熄灭。 |
4 | PRESET按键 | 按此键可以循环切换预设的应用场景（每次按键灯亮1秒钟后 会自动熄灭）。可以通过Web GUI预设场景。 |
5 | 电源按键 | ▪ 长按此键3秒，设备进入待机状态，同时按键灯点亮。 ▪ 待机时，短按此键开机，同时按键灯熄灭。 |

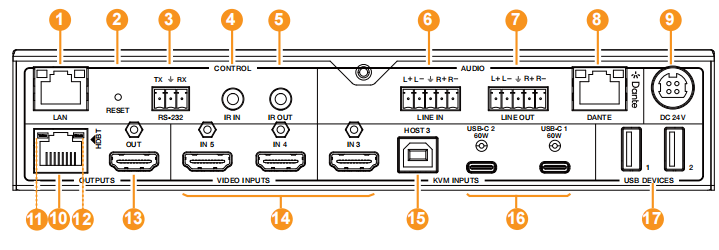

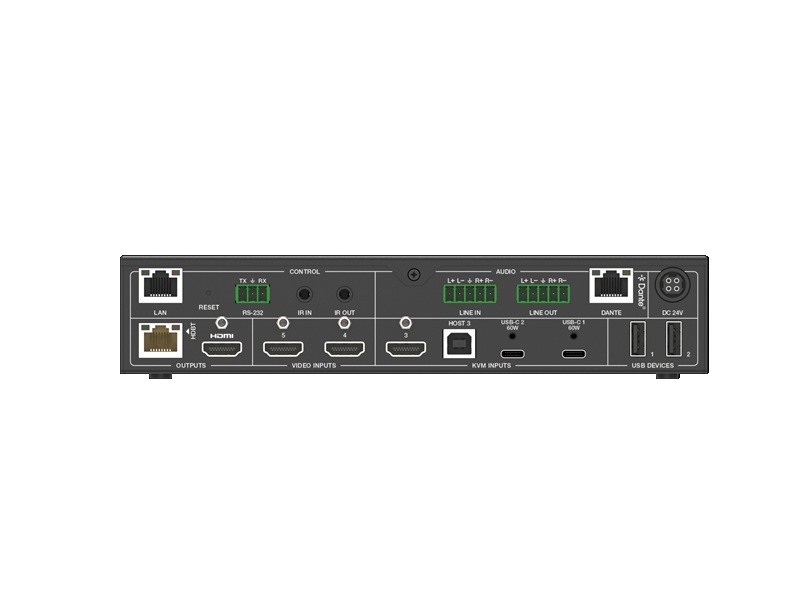

接收器面板
序号 | 名称 | 功能描述 |
1 | LAN接口 | 通过RJ45网线连接路由器或交换机，用于USB-C上网或Web GUI控制。 |
2 | RESET按键 | 长按此键5秒恢复出厂默认设置。 |
3 | RS232接口 | RS-232串口，连接电脑或者控制系统，用于RS-232信号透传或通过RS-232指令设置本机功能。 |
4 | IR IN接口 | 连接红外接收线，用于红外信号透传或通过红外遥控器设置本机功能。 |
5 | IR OUT接口 | 连接红外发射线，红外信号来自于HDBaseT接收器的IR IN接口。 |
6 | LINE IN接口 | 模拟音频输入口，支持平衡/非平衡音频输入，最大支持2Vrms。 平衡接法：L+、L-、GND、R+、R-;非平衡接法：L+、GND、R+; |
7 | LINE OUT接口 | 模拟音频输出口，支持平衡/非平衡音频输出，平衡最大支持2Vrms，非平衡最大支持1Vrms。 平衡接法：L+、L-、GND、R+、R-;非平衡接法：L+、GND、R+; |
8 | DANTE接口 | Dante®网络接口，与其他Dante®接收或发射设备一起连接到交换机上。此接口支持收发信号。 |
9 | DC 24V电源 | DC 24V/8A电源接口。 |
10 | HDBT OUTPUT接口 | HDBaseT输出口，通过CAT6A (F/FTP) 网线连接接收器的HDBaseT IN接口。 |
11 | 数据信号指示灯（黄色） | ▪ 灯亮：有HDMI信号输入带HDCP。▪ 灯闪：有HDMI信号输入不带HDCP。 ▪ 灯灭：无HDMI信号输入。 |
12 | 连接信号指示灯（绿色） | ▪ 灯亮：发射器和接收器连接正常。▪ 灯闪：发射器和接收器连接不稳定。 ▪ 灯灭：发射器和接收器未连接。 |
13 | HDMI OUTPUT接口 | HDMI信号输出口，通过HDMI线连接HDMI显示设备，如电视机或监视器。 |
14 | HDMI 3/4/5 VIDEO INPUTS | HDMI信号输入口，通过HDMI线连接HDMI源设备，如DVD或蓝光播放器。 |
15 | HOST 3接口 | USB Host接口，连接电脑。 |
16 | USB-C 1/2接口 | USB-C信号输入口，连接USB-C信号源设备，支持60W供电。 |
17 | USB DEVICES接口 | 两个USB拓展接口，连接鼠标、键盘、USB摄像头或其他USB设备。 |

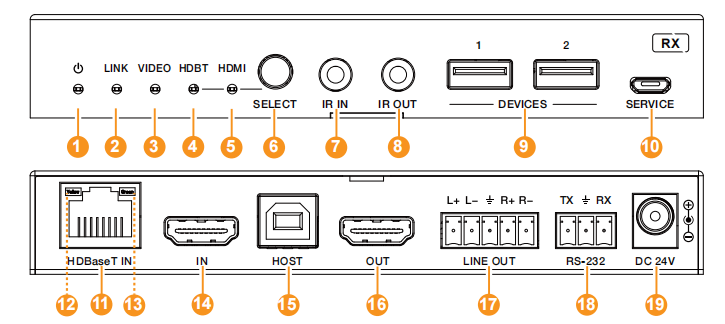

HDBaseT接收器面板
序号 | 名称 | 功能描述 |
1 | 电源指示灯 | 接收器通电时，电源指示灯亮红色。 |
2 | LINK指示灯 | ▪ 灯亮：发射器和接收器连接正常。▪ 灯闪：发射器和接收器连接不稳定。 ▪ 灯灭：发射器和接收器未连接。 |
3 | VIDEO指示灯 | ▪ 灯亮：有HDMI信号输入带HDCP。▪ 灯闪：有HDMI信号输入不带HDCP。 ▪ 灯灭：无HDMI信号输入。 |
4 | HDBT指示灯 | 当HDBaseT IN接口作为信号输入通道时，HDBT指示灯亮绿色。 |
5 | HDMI指示灯 | 当HDMI IN接口作为信号输入通道时，HDMI指示灯亮绿色。 |
6 | SELECT指示灯 | 按此键切换信号输入通道HDMI IN/HDBaseT IN。 |
7 | IR IN接口 | 连接红外接收线，红外信号将发送到发射器的IR OUT接口。 |
8 | IR OUT接口 | 连接红外发射线，红外信号来自于发射器的IR IN接口。 |
9 | USB DEVICES 接口 | 两个USB拓展接口，连接白板、鼠标、键盘、USB摄像头或其他USB设备。 |
10 | SERVICE接口 | 固定升级接口 |
11 | HDBaseT IN接口 | HDBaseT输入口，通过CAT6A (F/FTP) 网线连接发射器的HDBT OUTPUT接口。 |
12 | 数据信号指示灯（黄色） | ▪ 灯亮：有HDMI信号输入带HDCP。▪ 灯闪：有HDMI信号输入不带HDCP。 ▪ 灯灭：无HDMI信号输入。 |
13 | 连接信号指示灯（绿色） | ▪ 灯亮：发射器和接收器连接正常。▪ 灯闪：发射器和接收器连接不稳定。 ▪ 灯灭：发射器和接收器未连接。 |
14 | HDMI IN接口 | HDMI信号输入口，通过HDMI线连接HDMI源设备，如DVD或蓝光播放器。 |
15 | HOST 接口 | USB Host接口，连接电脑。 |
16 | HDMI OUT接口 | HDMI信号输出口，通过HDMI线连接HDMI显示设备，如电视机或监视器。 |
17 | LINE OUT接口 | 模拟音频输出口，支持平衡/非平衡音频输出，平衡最大支持2Vrms，非平衡最大支持1Vrms。 平衡接法：L+、L-、GND、R+、R-;非平衡接法：L+、GND、R+; |
18 | RS232接口 | RS-232串口，连接电脑或者控制系统，用于RS-232信号透传或通过RS-232指令设置接收器功能。 |
19 | DC 24V接口 | DC 24V电源接口。注意：接收器还可以通过HDBaseT IN端口POE供电。 |
四、技术指标：
HDMI兼容 | HDMI 2.0b |
HDCP兼容 | HDCP 2.2 |
DP版本 | DP 1.2 |
视频带宽 | 18Gbps |
USB带宽 | TX USB从设备到TX主设备/USB-C：480Mbps；RX USB从设备到TX主设备/USB-C：350Mbps； RX USB从设备到RX主设备：480Mbps； |
网络带宽 | 100Mbps |
输入视频分辨率 | 480i ~1080p50/60Hz, 4Kx2K@24/30Hz, 4K2K@50Hz/60Hz 4:4:4 |
输出视频分辨率 | Auto, 3840x2160p60, 3840x2160p50, 4096x2160p60, 4096x2160p50, 3840x2160p30, 3840x2160p25, 1920x1200p60RB, 1920x1080p60, 1920x1080p50, 1360x768p60, 1280x800p60, 1280x720p60, 1280x720p50, 1024x768p60; |
红外电平 | 12Vp-p |
红外频率 | 宽频20K-60KHz |
颜色空间 | RGB 4:4:4, YCbCr 4:4:4/4:2:2, YUV 4:2:0 |
颜色深度 | 输入: 8/10/12-bit, 8-bit (4K60Hz 4:4:4)；输出: 8-bit |
音频格式 | LPCM 2.0 |
音频采样率 | 48KHz |
HDR | 输入支持HDR，输出不支持HDR。 |
传输距离 | 1080P&4K30--70米; 4K60--40米 |
静电保护 | IEC 61000-4-2：±8kV (空气放电) , ±4kV (接触放电) |
模拟音频 | TX/RX模拟音频详见印刷版说明书 |
音频格式 | LPCM2.0 |
音频采样率 | 44.1, 48, 88.2和96KHz, 24 bits |
音频延迟 | 2ms, 3ms, 4ms, 5ms, 10ms |
网络带宽 | 100Mbps |
发射器 | 输入: 3 x HDMI INPUT [Type A, 19-pin母口] 2 x USB-C [24-pin母口]； 1 x LINE IN [5pin-3.5mm凤凰端子]； 1 x DANTE [RJ45] 输出: 1 x HDMI OUTPUT [Type A, 19-pin母口] 1 x HDBT OUTPUT [RJ45]； 1 x LINE OUT [5pin-3.5mm凤凰端子]； 控制: 1 x RS-232 [3pin-3.5mm凤凰端子]； 1 x LAN [RJ45]； 1 x USB HOST [USB Type B]； 2 x USB DEVICES [USB Type A]； 1 x IR IN [3.5mm立体声迷你插孔]； 1 x IR OUT [3.5mm立体声迷你插孔] |
接收器 | 输入: 1 x HDMI IN [Type A, 19-pin母口]； 1 x HDBaseT IN [RJ45]； 输出: 1 x HDMI OUT [Type A, 19-pin母口]； 1 x LINE OUT [5pin-5mm凤凰端子]； 控制: 1 x RS-232 [3pin-3.5mm凤凰端子]； 1 x USB HOST [USB Type B]； 2 x USB DEVICES [USB Type A] ； 1 x SERVICE [Micro USB]； 1 x IR IN [3.5mm立体声迷你插孔]； 1 x IR OUT [3.5mm立体声迷你插孔]； |
外壳 | 金属外壳 |
颜色 | 黑色 |
尺寸 | 发射器：220mm [长]×150mm [宽]×44mm [高] 接收器：140mm [长]×105mm [款]×21.5mm [高] |
重量 | 发射器：1.21Kg；接收器：424g |
供电电源 | 输入：AC 100~240V 50/60Hz，输出：DC 5V/2A |
电源功耗 | 150W（最大值） |
操作温度 | 0°C ~ 40°C / 32°F ~ 104°F |
储存温度 | -20°C ~ 60°C / -4°F ~ 140°F |
相对湿度 | 20~90% RH (无凝结) |

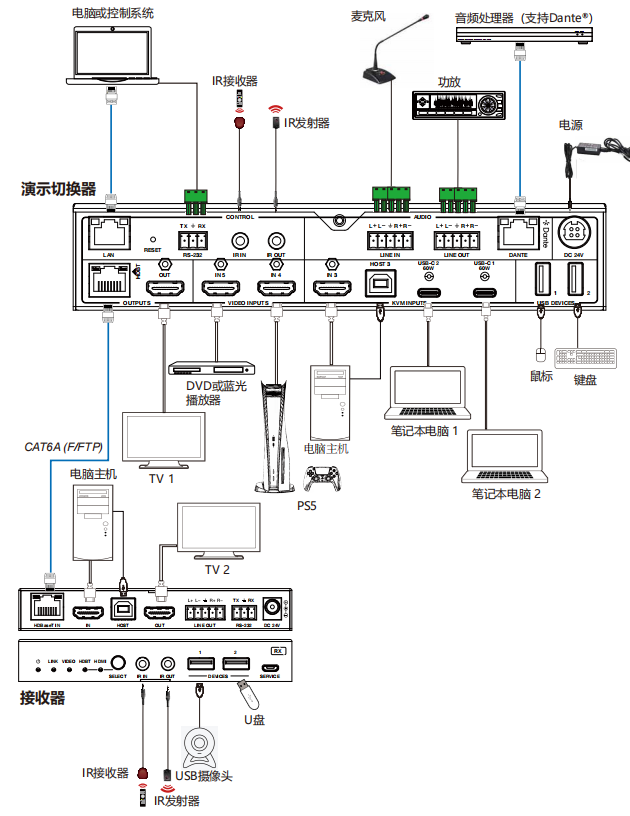

五、连接示意图：
