无缝演示切换器
4x2无缝演示切换器，4K60，2路USB-C输入、2路HDMI输入，2路HDMI输出和1路HDBaseT 3.0（与HDMI OUT2输出镜像），支持Dante 2x2音频输入和输出接口
产品参数
产品详情相关文件Exported
演示切换器 HS-PSB42H70
一、产品介绍：
HS-PSB42H70系列4x2无缝演示切换器，支持视频分辨率高达4K@60Hz 4:4:4 8位深彩色，兼容HDCP 2.3，具有多画面显示功能，可在单屏幕上显示多个信号源。支持2路HDMI输出和1路HDBaseT 3.0（与HDMI OUT2输出镜像）。通过单根CAT6A (F/FTP)网线，HDBaseT 3.0将未压缩信号延长至70米（分辨率为4K30Hz/1080P60Hz）或40米（分辨率为4K60Hz 4:4:4）。
HS-PSB42H70系列4x2无缝演示切换器，支持4路视频输入：2路USB-C输入、2路HDMI输入。USB-C输入支持DP Alt模式音视频高达4K@60Hz 4:4:4 8位深彩色、USB 3.2 Gen 1 5Gbps数据和高达60W功率供USB-C源设备充电。还具有1Gbps的USB-C以太网功能，允许USB-C源设备无缝访问互联网。本地USB 3.2 KVM切换和通过HDBaseT 3.0高速扩展USB 2.0信号，可以从RX远端连接外部USB 2.0设备或摄像头进行视频会议。
HS-PSB42H70系列4x2无缝演示切换器，支持音频加解嵌，内置音频DSP，具有音频混音、音频矩阵、独立均衡器/音量/延迟调节功能。支持Dante 2x2音频输入和输出接口，可以在开启Dante功能的情况下无缝连接到任何现有的音频处理系统。支持前面板按键、红外遥控器、RS-232或TCP/IP的API命令进行控制。内置网络服务器/Web GUI，具有A/V控制、自动显示控制和输入EDID管理功能。非常适合基于软件的视频电话会议室。
二、产品特性：
符合HDMI 2.0b, HDCP 2.3和DP 1.4、HDBaseT 3.0规范；
支持18Gbps视频带宽；
视频分辨率高达4K@60Hz 4:4:4；
USB 3.2 Gen1 高达5Gbps；
支持HDBaseT 3.0长距离无压缩传输，单根CAT6A (F/FTP)网线将1080P&4K30信号延长至70米，或将4K60 4:4:4信号延长至40米；
单画面显示模式支持4x2无缝切换，多画面显示模式支持快速切换；
支持多画面显示模式：自动/单画面/画中画/双画面/三画面/四画面/自定义；
输入：2x USB-C, 2x HDMI, 1x 模拟音频, 1x Dante® 2ch；
输出：1x HDMI, 1x HDMI+1x HDBT镜像, 1x 模拟音频, 1x Dante® 2ch；
支持音频加解嵌；
内置音频DSP，用于增益、均衡器、音量和延迟设置；
Dante 2x2音频输入和输出；
USB-C支持DisplayPort Alt模式，用于A/V, USB 3.2 1G以太网和60W充电；
支持本地USB 3.2切换，以及通过HDBT 3.0拓展USB 2.0信号；
支持本地USB KVM键鼠热键切换；
信号输入支持自动切换和手动切换两种模式；
支持模拟/Dante®音频嵌入、模拟/Dante®音频解嵌输出；
可通过CEC/RS-232控制外部设备开/关机；
智能EDID管理；
可通过前面板按键、红外遥控器、RS-232命令、TCP/IP或Web GUI进行灵活控制；
支持标准PoE远端供电 (TX→RX)；
三、功能说明：

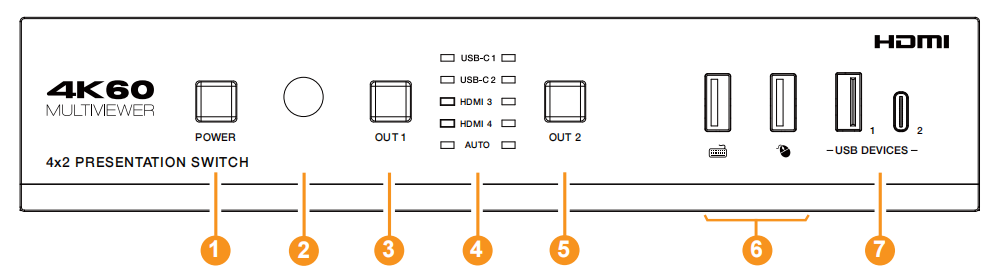

发射器面板
序号 | 名称 | 功能描述 |
1 | 电源按键 | ▪ 长按此键3秒，设备进入待机状态，同时按键灯亮红色。 ▪ 待机时，短按此键开机，同时按键灯亮蓝色。 |
2 | IR接收窗 | 接收IR红外遥控器的红外信号，用于控制设备部分功能。 |
3 | OUT 1按键 | 按此键选择HDMI OUT 1输出口的输入通道。当OUT 1输出口连接到显示设备时，按键灯点亮；否则，按键灯熄灭。 |
4 | USB-C 1 / USB-C 2 / HDMI 3 / HDMI 4 / AUTO按键 | USB-C 1/USB-C 2/HDMI 3/HDMI 4：指示输入通道的选择状态。绿色指示灯常亮，表示已选择相应的输入通道；指示灯熄灭，表示未选择相应的输入通道。 AUTO：指示设备处于自动切换/自动布局状态（可通过Web GUI设置），以最后接入的信号源作为HDMI输出的输入信号源。 |
5 | OUT 2按键 | 按此键选择HDMI OUT 2输出口的输入通道。当OUT 2输出口连接到显示设备时，按键灯点亮；否则，按键灯熄灭。 |
6 | USB 1.1 KVM 接口 | USB 1.1设备接口，连接键盘和鼠标，支持热键功能和5V/500mA输出。 |
7 | USB DEVICES 1/2接口 | 两个USB拓展接口，支持USB 3.2 Gen 1和5V/900mA输出，可连接USB 3.0闪存盘、摄像头、打印机等设备。 |

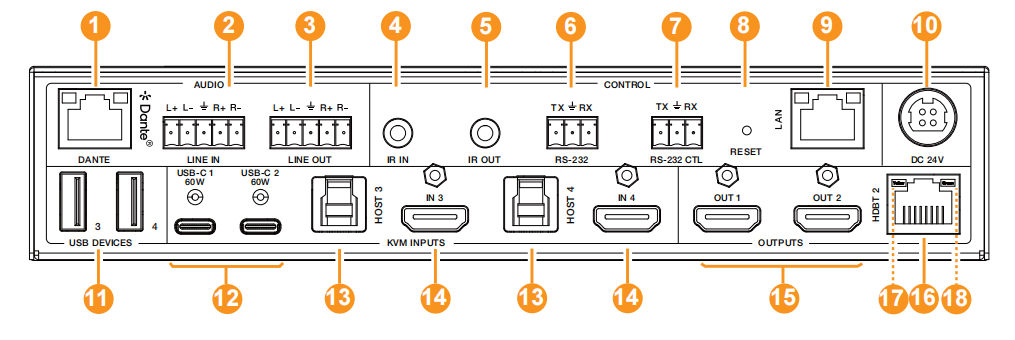

接收器面板
序号 | 名称 | 功能描述 |
1 | DANTE接口 | Dante®网络接口，与其他Dante®接收或发射设备一起连接到交换机上。此接口支持收发信号。 |
2 | LINE IN接口 | 模拟音频输入口，支持平衡/非平衡音频输入，最大支持2Vrms。 平衡接法：L+、L-、GND、R+、R-;非平衡接法：L+、GND、R+; |
3 | LINE OUT接口 | 模拟音频输出口，支持平衡/非平衡音频输出，平衡最大支持2Vrms，非平衡最大支持1Vrms。 平衡接法：L+、L-、GND、R+、R-;非平衡接法：L+、GND、R+; |
4 | IR IN接口 | 连接红外接收线，用于红外信号透传或通过红外遥控器设置本机功能。 |
5 | IR OUT接口 | 连接红外发射线，红外信号来自于HDBaseT接收器的IR IN接口。 |
6 | RS232接口 | RS-232串口，连接电脑或者控制系统，用于RS-232信号透传或通过RS-232指令设置本机功能。 |
7 | RS232 CTL接口 | RS-232串口，连接电脑或者控制系统，用于API命令控制或MCU升级。 |
8 | RESET按键 | 长按此键5秒，前面板上所有指示灯以1Hz闪烁。当指示灯停止闪烁时，表示设备已恢复到出厂默认设置。 |
9 | LAN接口 | 通过RJ45网线连接路由器或交换机，用于USB-C上网或Web GUI控制。 |
10 | DC 24V电源 | DC 24V/8A电源接口。 |
11 | USB DEVICES 3/4接口 | 两个USB拓展接口，支持USB 3.2 Gen 1和5V/900mA输出，可连接USB 3.0闪存盘、摄像头、打印机等设备。 |
12 | USB-C 1/2接口 | USB-C接口，具备以下四种功能： （1）USB-C信号输入口，连接USB-C信号源设备。 （2）USB Host接口，支持USB 3.2 Gen 1 5Gbps。 （3）为外部设备提供60W充电。 （4）支持USB-C上网功能。 |
13 | HOST 3/4接口 | USB Host接口，支持USB 3.2 Gen 1 5Gbps。 |
14 | HDMI IN 3/4接口 | HDMI信号输入口，通过HDMI线连接HDMI源设备，如DVD或蓝光播放器。 |
15 | HDMI OUT 1/2接口 | HDMI信号输出口，通过HDMI线连接HDMI显示设备，如电视机或监视器。 |
16 | HDBT 2接口 | HDBaseT输出口，通过CAT6A (F/FTP) 网线连接接收器的HDBaseT IN接口。 |
17 | 数据信号指示灯（黄色） | ▪ 灯亮：有HDMI信号输入带HDCP。▪ 灯闪：有HDMI信号输入不带HDCP。 ▪ 灯灭：无HDMI信号输入。 |
18 | 连接信号指示灯（绿色） | ▪ 灯亮：发射器和接收器连接正常。▪ 灯闪：发射器和接收器连接不稳定。 ▪ 灯灭：发射器和接收器未连接。 |
HDBaseT接收器面板
序号 | 名称 | 功能描述 |
1 | 电源指示灯 | 接收器通电时，电源指示灯亮红色。 |
2 | LINK指示灯 | ▪ 灯亮：发射器和接收器连接正常。▪ 灯闪：发射器和接收器连接不稳定。 ▪ 灯灭：发射器和接收器未连接。 |
3 | VIDEO指示灯 | ▪ 灯亮：有HDMI信号输入带HDCP。▪ 灯闪：有HDMI信号输入不带HDCP。 ▪ 灯灭：无HDMI信号输入。 |
4 | HDBT指示灯 | 当HDBaseT IN接口作为信号输入通道时，HDBT指示灯亮绿色。 |
5 | HDMI指示灯 | 当HDMI IN接口作为信号输入通道时，HDMI指示灯亮绿色。 |
6 | SELECT指示灯 | 按此键切换信号输入通道HDMI IN/HDBaseT IN。 |
7 | IR IN接口 | 连接红外接收线，红外信号将发送到发射器的IR OUT接口。 |
8 | IR OUT接口 | 连接红外发射线，红外信号来自于发射器的IR IN接口。 |
9 | USB DEVICES 接口 | 两个USB拓展接口，连接白板、鼠标、键盘、USB摄像头或其他USB设备。 |
10 | SERVICE接口 | 固定升级接口 |
11 | HDBaseT IN接口 | HDBaseT输入口，通过CAT6A (F/FTP) 网线连接发射器的HDBT OUTPUT接口。 |
12 | 数据信号指示灯（黄色） | ▪ 灯亮：有HDMI信号输入带HDCP。▪ 灯闪：有HDMI信号输入不带HDCP。 ▪ 灯灭：无HDMI信号输入。 |
13 | 连接信号指示灯（绿色） | ▪ 灯亮：发射器和接收器连接正常。▪ 灯闪：发射器和接收器连接不稳定。 ▪ 灯灭：发射器和接收器未连接。 |
14 | HDMI IN接口 | HDMI信号输入口，通过HDMI线连接HDMI源设备，如DVD或蓝光播放器。 |
15 | HOST 接口 | USB Host接口，连接电脑。 |
16 | HDMI OUT接口 | HDMI信号输出口，通过HDMI线连接HDMI显示设备，如电视机或监视器。 |
17 | LINE OUT接口 | 模拟音频输出口，支持平衡/非平衡音频输出，平衡最大支持2Vrms，非平衡最大支持1Vrms。 平衡接法：L+、L-、GND、R+、R-;非平衡接法：L+、GND、R+; |
18 | RS232接口 | RS-232串口，连接电脑或者控制系统，用于RS-232信号透传或通过RS-232指令设置接收器功能。 |
19 | DC 24V接口 | DC 24V电源接口。注意：接收器还可以通过HDBaseT IN端口POE供电。 |
四、技术指标：
HDMI兼容 | HDMI 2.0b |
HDCP兼容 | HDCP 2.3 |
DP版本 | DP 1.4 |
视频带宽 | 18Gbps |
USB带宽 | USB 3.2 Gen 1，高达5Gbps |
网络带宽 LAN、USB-C连接 | 1GMbps |
输入输出视频分辨率 | 640x480p60Hz, 800x600p60Hz, 1024x768p60Hz, 1280x1024p60Hz, 1360x768p60Hz, 1440x900p60Hz, 1440x1050p60Hz, 1600x1200p60Hz, 1920x1200p60Hz,720x480i59.94Hz (480i59), 720x480p59.94Hz (480p59), 720x576i50Hz (576i50), 720x576p50Hz (576p50), 1280x720p50Hz (720p50), 1280x720p59.94Hz (720p59),1280x720p60Hz (720p60), 1920x1080i50Hz (1080i50), 1920x1080i59.94Hz (1080i59), 1920x1080i60Hz (1080i60),1920x1080p23.98Hz (1080p23), 1920x1080p24Hz(1080p24), 1920x1080p25Hz (1080p25), 1920x1080p29.97Hz (1080p29), 1920x1080p30Hz (1080p30), 1920x1080p50Hz (1080p50), 1920x1080p59.94Hz (1080p59), 1920x1080p60Hz (1080p60), 3840x2160p23.98Hz (2160p23), 3840x2160p24Hz (2160p24), 3840x2160p25Hz (2160p25), 3840x2160p29.97Hz (2160p29), 3840x2160p30Hz (2160p30), 3840x2160p50Hz (2160p50),3840x2160p59.94Hz (2160p59), 840x2160p60Hz(2160p60), 4096x2160p23.98Hz, 4096x2160p24Hz, 4096x2160p25Hz, 4096x2160p29.97Hz, 4096x2160p30Hz, 4096x2160p50Hz, 4096x2160p59.94Hz, 4096x2160p60Hz |
红外电平 | 12Vp-p |
红外频率 | 宽频20K-60KHz |
颜色空间 | RGB 4:4:4, YCbCr 4:4:4/4:2:2, YUV 4:2:0 |
颜色深度 | 8/10/12-bit, |
音频格式 | USB-C/HDMI/HDBT: 数字音频, 32-192kHz/24bit, LPCM 2CH LINE IN: 模拟音频, 平衡/非平衡2CH, 最大输入支持2Vrms LINE OUT: 模拟音频, 平衡2CH (最大输出支持2Vrms) /非平衡2CH (最大输出支持1Vrms) DANTE: 数字音频2x2输入/输出, LPCM 2CH 44.1K-96KHz 16/24Bit |
传输距离 | HDBT: 70米 (1080P&4K30), 40米 (4K60)；HDMI: 3米；USB-C: 3米 |
静电保护 | IEC 61000-4-2：±8kV (空气放电) , ±4kV (接触放电) |
模拟音频 | TX/RX模拟音频详见印刷版说明书 |
音频格式 | LPCM2.0 |
音频采样率 | 44.1, 48, 88.2和96KHz, 24 bits |
音频延迟 | 2ms, 3ms, 4ms, 5ms, 10ms |
网络带宽 | 100Mbps |
发射器 | 输入: 2x HDMI IN [HDMI Type A, 19-pin母口]； 2x USB-C IN [Type C，24-pin母口]； 1x LINE IN [5pin-3.5mm凤凰端子]； 1x DANTE IN [RJ45]； 输出: 2x HDMI OUT [HDMI Type A, 19-pin母口]； 1x HDBT OUT [RJ45, 48V POE/PSE]； 1x LINE OUT [5pin-3.5mm凤凰端子]； 控制: 1x RS-232 [3pin-3.5mm凤凰端子]； 1x RS-232 CTL [3pin-3.5mm凤凰端子]； 1x LAN [RJ45]； 2x USB 3.2 HOST [USB Type B, 9-pin母口]；3x USB 3.2 DEVICES [USB Type A, 9-pin母口]； 2x USB 1.1 KVM [USB Type A, 4-pin母口]； 1x USB-C DEVICE [USB Type C, 24-pin母口] ； 1x IR IN [3.5mm音频插孔, 12V]； 1x IR OUT [3.5mm音频插孔, 12V] |
接收器 | 输入: 1x HDMI IN [Type A, 19-pin母口]； 1x HDBaseT IN [RJ45, 48V POE/PD]； 输出: 1x HDMI OUT [Type A, 19-pin母口]；1x LINE OUT [5pin-3.5mm凤凰端子]； 控制: 1x RS-232 [3pin-3.5mm凤凰端子]；1x USB HOST [USB Type B, 4-pin母口]； 2x USB DEVICES [USB Type A, 4-pin母口] ； 1x SERVICE [Micro USB, 5-pin母口]； 1x IR IN [3.5mm音频插孔, 12V]； 1x IR OUT [3.5mm音频插孔, 12V]； |
外壳 | 金属外壳 |
颜色 | 黑色 |
尺寸 | 发射器：220mm [长]×220mm [宽]×44.5mm [高] 接收器：140mm [长]×105mm [款]×21.5mm [高] |
重量 | 发射器：1.78Kg；接收器：424g |
供电电源 | 输入：AC 100~240V 50/60Hz，输出：DC 24V/8A |
电源功耗 | 170W（最大值） |
操作温度 | 0°C ~ 40°C / 32°F ~ 104°F |
储存温度 | -20°C ~ 60°C / -4°F ~ 140°F |
相对湿度 | 20~90% RH (无凝结) |

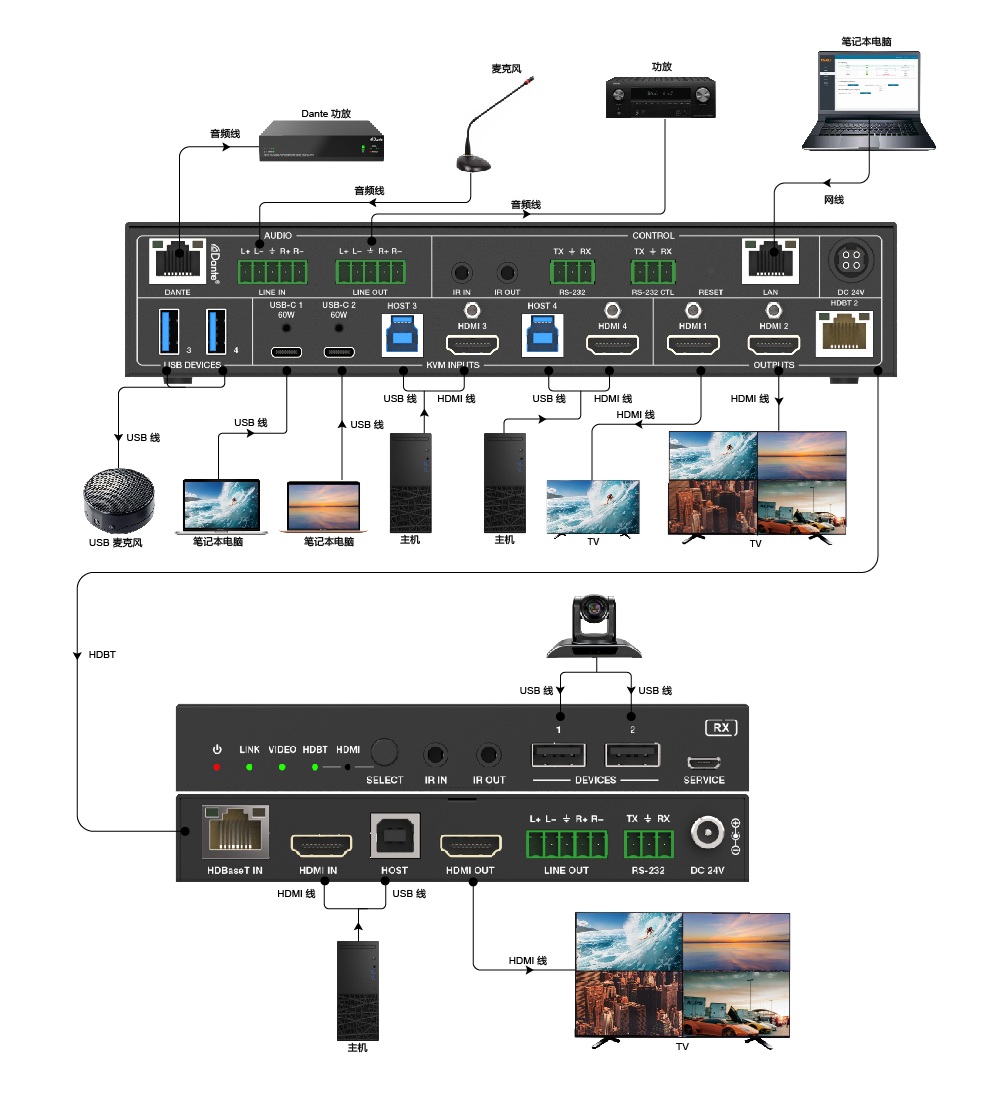

五、连接示意图：
