4K 分布式节点一体机

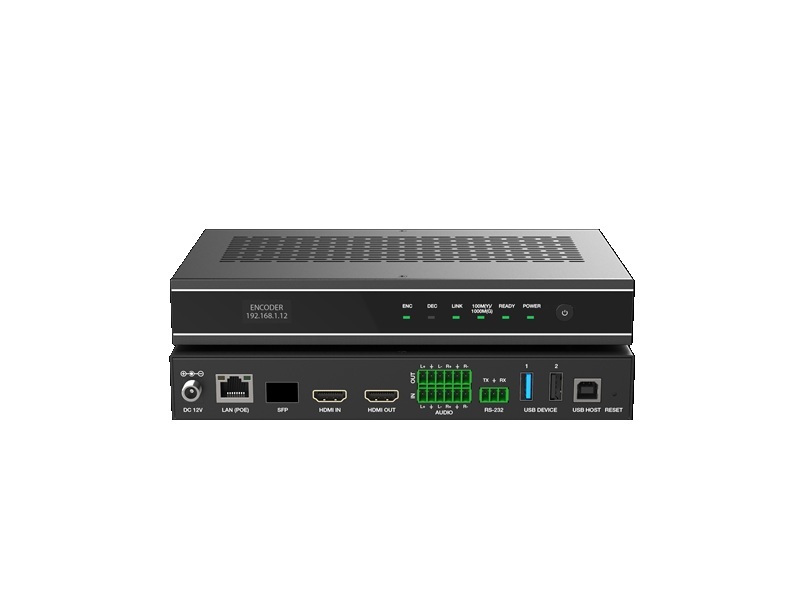

4K60   H.264/H.265编解码一体机   HS-6100-K40E

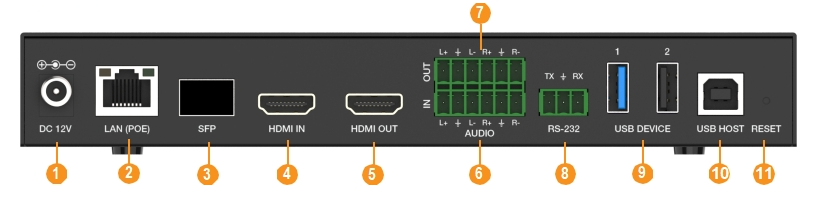

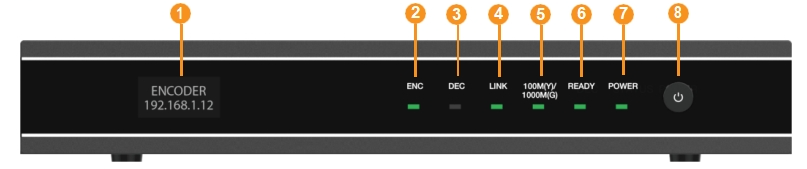

一、产品介绍：

HS-6100-K40E系列编解码一体机（音视频分布式节点），采用H.264/H.265编解码支持1路HDMI 2.0输入和环出，模拟音频嵌入或剥离；解码器模式下支持一路HDMI 2.0解码输出，模拟音频剥离。编码器支持H.264视频回显模块。支持4K60 4:4:4分辨率，支持光、网热备，配备一路千兆电口和一路千兆光口（二选一自动切换，电口优先级高）。通过标准1G铜缆或光纤网络交换机提供最高质量和超低延迟的音视频信号扩展，网线传输距离长达100米。支持无缝切换、视频墙、多视图和KVM远程坐席管理功能。灵活的收发器设计（同一个盒子可以设置为编码器或解码器)，便于现场安装和库存控制。

HS-6100-K40E系列编解码一体机（音视频分布式节点），系统基于Linux进行软件开发，提供灵活的控制方式。利用音视频处理、网络、可视化、集中控制和全网络分布式等技术打造的最佳数字音视频处理管理解决方案。致力于为用户快速建立高性能、可靠、易用的可视化应用平台。以分布式互联互通 为基础，构建集音视频综合管理、矩阵切换、拼接融合、开窗漫游、KVM协作管理、PoE供电和大数据应用为一体的综合可视化信息解决方案。

二、产品特性：

• 符合HDMI 2.0b和HDCP2.2规范；

• 视频分辨率最高可达4K@60 4:4:4，支持18Gbps视频带宽；

• 音频支持LPCM 2.0CH 48kHz；

• 编解码器一体化设计，支持光、网热备；

• 编码器支持HDMI本地环路输出；

• 支持开窗漫游功能：单屏最高处理16路信号，实现任意开窗、漫游、叠加、拼接；

• 支持KVM远程坐席管理（一对一&一对多），支持一人多机、一机多屏功能；

• 通用H.264/265协议，支持全品牌IPC接入，与安防产品无缝对接；

• 支持高分底图，支持视频底图、图片底图，并支持多屏拼接显示；

• 支持滚动字幕、字符叠加、OLED条屏功能；

• 支持点对点信号延长、搭配千兆交换机可以实现信号分配、组播、IP矩阵和拼接功能；

• 融合中控功能，通过APP可以在移动设备进行触摸操作；

• 支持用户权限分级管理，做到账号随人；

• 支持KVM/APP以及中控灵活控制（通过SVR9300AX2控制盒）；

• 支持POE功能（802.3af Class 3, PD模式）；

• 编码器支持音频加解嵌功能，并支持音频异步切换；

• 全面可视交互方式，信号源、大屏状态、场景预览、环境控制可视化；

三、功能介绍：

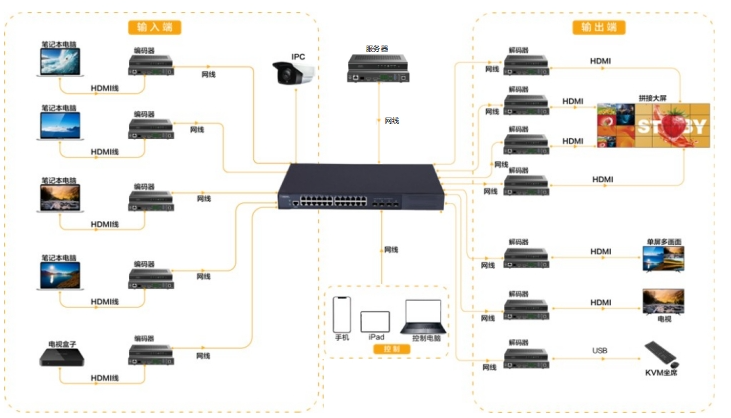

3.1 IP分布式架构更稳定

H.264/265编解码

标准H.264/H.265视频编码处理技术，高画质、小带宽、低延时。

信号分配、切换、延长和矩阵模式

搭配千兆交换机，海量接入，无限扩容。任意切换、延长、音频独立切换、音视频异步切换等。

编码协议无缝对接

H.264/265编解码无缝对接安防，无需多次编码损失画质。

3.2 高品质图像

4K@60Hz 4:4:4图像

4K超高图像分辨率，支持超大分辨率点对点显示。

HDMI 2.0b

符合HDMI 2.0b行业标准协议，尽享大屏影院的高清视觉盛宴。

全类屏幕适配

同步误差≤100μs，支持液晶屏拼接、小间距LED等在内的全类型显示终端。可以自定义输出分辨率。支持输出分组管理，输入信源共享。

3.3 无缝切换

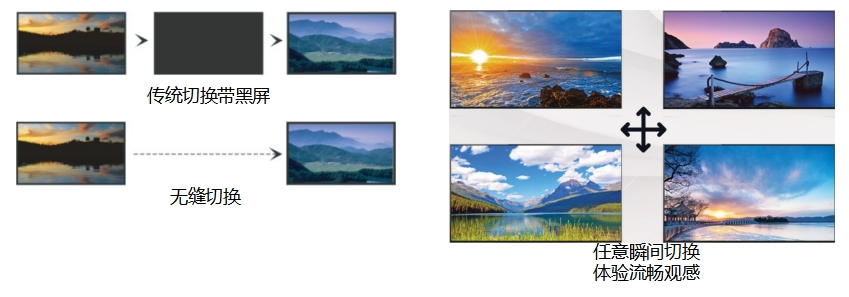

瞬间切换 不黑屏、不闪屏，无抖动、无撕裂。画面无缝任意瞬间切换。流畅的观感体验。

3.4 一体化设计、性能卓越

编解码一体

编解码一体式设计，方便备货、安装和维护。

兼容性好

全品牌IPC接入标准视频编解码算法与协议。直接将网络中海康、大华、宇视等各种IPC接入并解码上墙显示。支持对摄像头的云台控制。适用于大型系统中多平台对接，实现多系统统一管理调度。

5.5 视频拼接墙

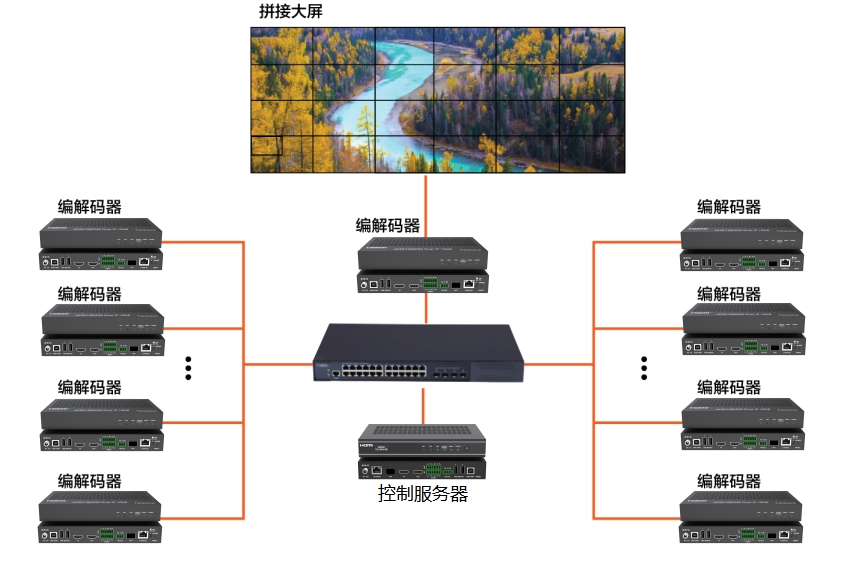

视频墙功能

高性能拼接处理能力，完美拼接，无惧横向和纵向。

视频信号处理

采用顶尖图像处理芯片，采集、编码、传输、解码和帧同步。确保每个视频信号无丢帧、无卡顿，经得起快速移动视频考验。支持高分底图功能。

5.6 自由开窗显示输出

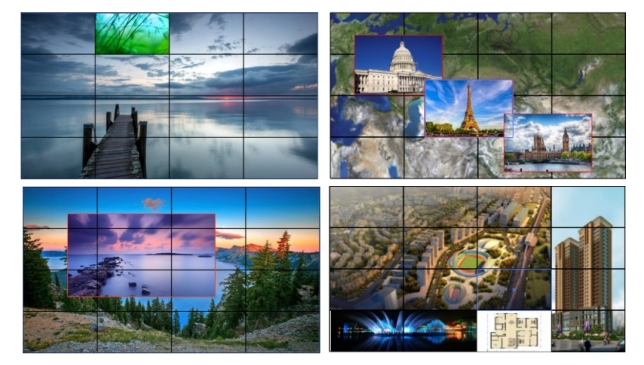

自由输出显示

单屏最高处理16路信号，实现任意开窗、漫游、叠加、拼接。 采用多年潜心研发、业界领先的“按需取流”技术，在多窗口叠加时，仍能保证较低带宽占用，确保系统稳定、高效运行。

5.7 可视化显示控制

视频预览、可视化管理

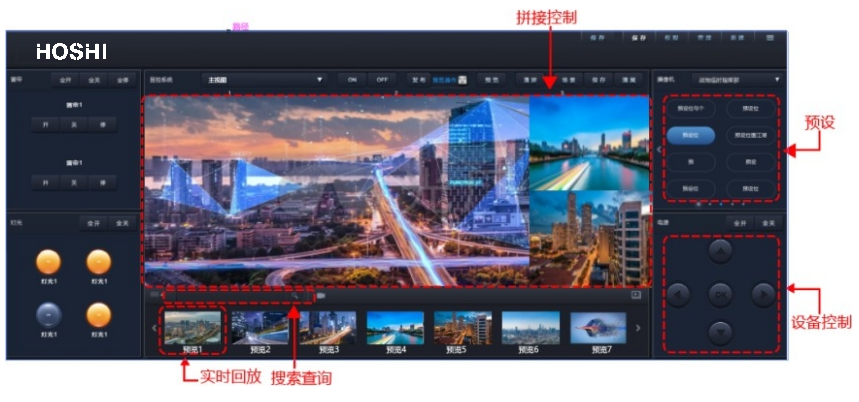

全面可视交互方式，信号源、大屏状态、场景预览、环境控制可视化。所有视频信号画面实时预览，大屏画面实时回显，全触控的操作方式，拖动、拉伸、点击即可完成复杂的系统管理。

多区域互联互通

全部基于网络，突破地域限制。实现多地协同操作，互联互通，信号源共享，资源整合利用。

环境、设备控制

实现对第三方灯光 系统、摄像头监控、报警系统设备、显示器等可控设备全面一体化控制。

5.8 字幕/横幅/标识显示输出

支持滚动字幕

支持滚动字幕，输入输出字符叠加，LED条屏及滚动字幕显示。可自由定义叠加字符的字体、颜色、大小、位置等。

5.9 KVM坐席管理

信号推送管理

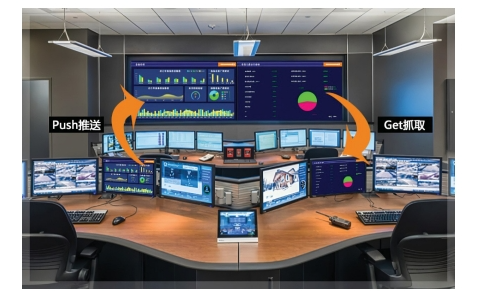

坐席管理可把当前信号推送给其他人员和大屏，方便快速协作调度。

可视化接管，所见即所得

系统支持快捷键和OSD菜单等，可快速实现信号切换、推送、控制等功能，以达到集中控制。

灵活的坐席通信系统

系统支持坐席以文本聊天、多方语言通讯等方式进行沟通。支持坐席会议发言。

坐席漫游

单台显示器可实现1/4/9/16分屏显示。

一人多机、一机多屏

坐席人员通过一台鼠标键盘可控制多台服务器，单台服务器可在多个显示屏上拼接显示。

人机分离

所有服务器集中在机房统一管理，达到实时操作+远程控制。

5.10 系统安全可靠

USB安全传输系统（选配功能）

坐席接入U盘、Ukey等设备，可与前端权限内任意电脑通信，采用光纤传输、物理隔离方式，确保信息传输安全。

文件传输安全（选配功能）

超高清坐席节点插入U盘，可实现坐席与前端权限内任意电脑之间的文件双向拷贝功能，提高坐席人员工作效率。

光网备份

系统支持光纤和IP网络的冗余备份机制，当某一链路出现故障时、自动启动另一链路，确保系统的持续稳定运行。

数据安全

访问授权、数据过滤，净化运行环境。

5.11 附加实用功能

RS-232信号透传

RS-232信号透传方连接电脑或中控设备。

HDMI环出

便于信号级联或连接本地信号监视设备。

PoE供电

减少施工布线，降低成本。

音频加解嵌

每个编解码器均带音频加解嵌功能，方便用户对音频信号处理的多种用途。

5.12 控制多样化

融合中控功能

支持面板按键, RS-232, TCP/IP及APP控制，具有触控操作功能。

自定义化场景模式

设定场景、一键调用、快速根据客户需求构建自定义化场景模式。

5.13 多级用户权限管理

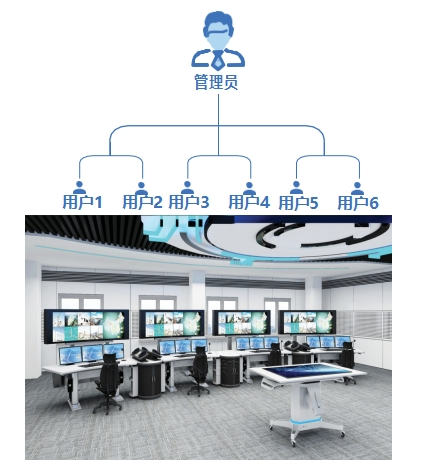

支持用户权限分级管理，也可多用户同时在线管理

充分满足客户对权限的多级管理需求，匹配业务管理流程。通过IP分布式，系统、科学、严谨的权限管理机制，进行分级、分组的权限定义和分配，形成详细的权限列表，做到权责分明。账号随人，可跟随用户登录的席位移动，确保责任到人。
