会议室切换器

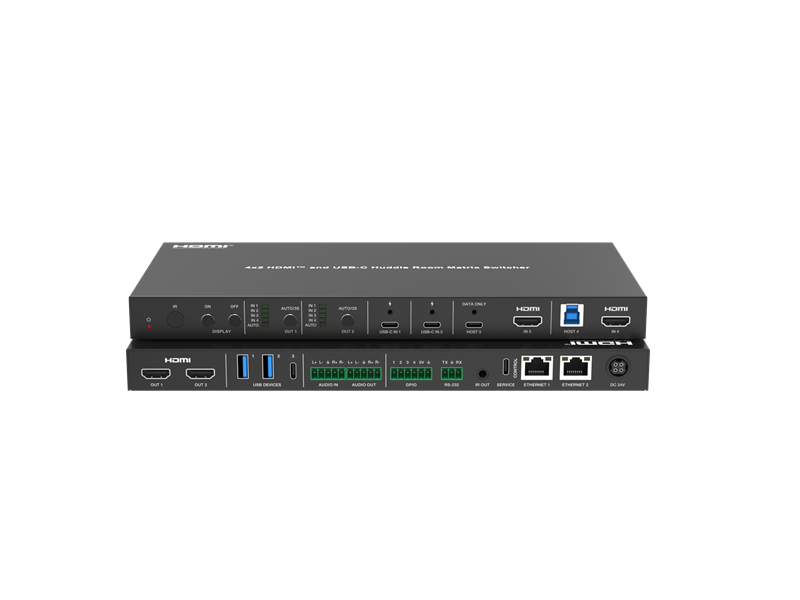

HDMI™和USB-C小型会议室切换器 HS-HUB42
一、产品介绍：
HS-HUB42系列小型会议室切换器，支持2路HDMI™、2路USB-C输入，2路HDMI™输出，1路USB-C主机，1路USB-B主机，1路USB-C设备，2路USB-A设备和双1G网口。视频分辨率高达4K@60Hz4:4:4，可发送高质量视频信号，用于场景演示或大屏显示。支持模拟音频加解嵌功能，确保清晰的同步音频记录和回放。
HS-HUB42系列小型会议室切换器，产品不仅具有USB KVM、RS-232、GPIO、IR和以太网切换功能，还支持自动切换和手动切换，自动信号检测，并可唤醒整机及外接设备。可通过前面板按键、RS-232，TCP/IP和Web GUI来控制。产品同时具有多个接口，可以轻松连接BYOD设备和会议室设备，为演示环境提供了更多功能。旨在满足现代小型会议室的设置需求，提供一个用户友好且功能丰富的解决方案，增强了连接性和控制能力。
二、产品特性：
符合HDCP2.3和DP1.4a规范;
4x2小型会议室切换器带USB-C/HDMI™输入和HDMI™输出;
USB-C输入支持DPAlt模式，4K@60Hz4:4:4分辨率，USB3.2;
Gen1(5Gbps),1G网络和100W充电（单C口100W，双C口各50W）;
HDMI™输入分辨率高达4K@60Hz4:4:4,符合HDMI™2.0b规范;
可快速切换，支持自动和手动两种模式;
通过信号检测和5V电压检测实现自动切换;
USB3.2Gen1(5Gbps)主机和本地hub;
USB3.2Gen1(5Gbps)设备带5V/1.5A功率输出;
支持平衡或非平衡模拟音频嵌入到USB或HDMI™音频输出;
支持USB或HDMI™音频解嵌为平衡或非平衡模拟音频输出;
智能EDID管理；
支持自定义欢迎界面和无信号显示界面；
双1G网口支持802.1x协议和VLAN;
红外接收窗用于红外学习和控制;
自动显示开关控制;
通过CEC/IR/RS-232/LAN/GPIO控制外部设备;
可通过前面板按键、RS-232、TCP/IP和Web GUI控制;

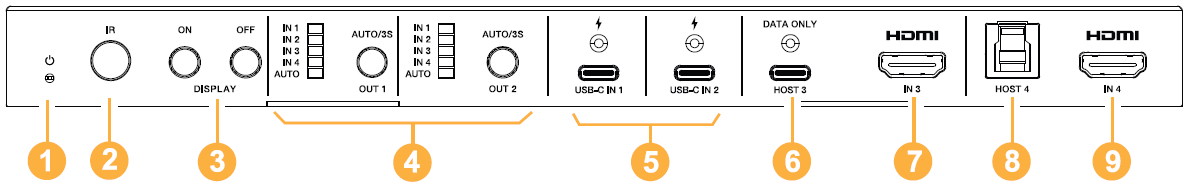

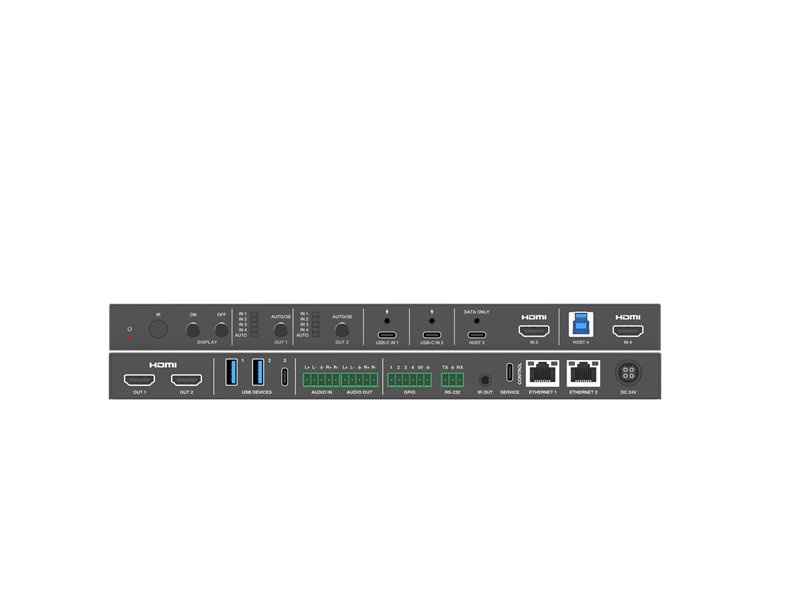

三、功能说明：

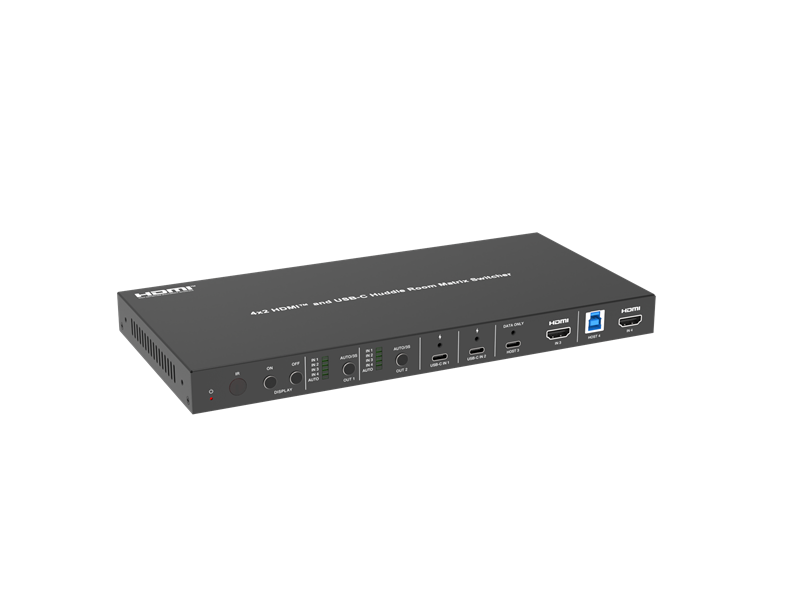

序号 | 名称 | 功能描述 |
1 | 电源指示灯 | 设备正常工作时亮绿灯，待机时亮红灯。 |
2 | IR | IR 信号接收窗口，可用于 IR 学习。 |
3 | DISPLAY ON/OFF | 通过按键开启或关闭显示设备的输出。 更多细节请参考 Web GUI 的 " 显示" 标签页。 |
4 | IN1/IN2/IN3/ IN4 /AUTO 切 换按键 & 指 示灯 | 短按此键在 IN1/IN2/IN3/IN4 之间切换。如果选择了某个通道，则相应的指示灯变亮。 长按此键 3 秒开启或关闭自动切换模式。如果开启自动切换模式，则 AUTO 指示灯变亮。 |
5 | USB-C IN1/ IN2 | USB-C 输入端口，支持 USB 3.2 Gen 1, DP Alt Mode, 1G 网络和 100W 充电。 备注 1：1G 网络功能可以在 Web GUI 的“系统”标签页启用或禁用。如果连接该端口的 PC 需要上网，则需要启用网络功能。 备注 2：该端口连接 PC 时，PC 的 USB-C 端口也需支持 DP Alt Mode 才能正常传输视频信号。 |
6 | HOST3 | USB-C 上行端口，连接 PC 或其他主机设备。 |
7 | HDMI IN3 | HDMI 信号输入端口，连接信号源设备。 |
8 | HOST4 | USB-B 上行端口，连接 PC 或其他主机设备。 |
9 | HDMI IN4 | HDMI 信号输入端口，连接信号源设备。 |

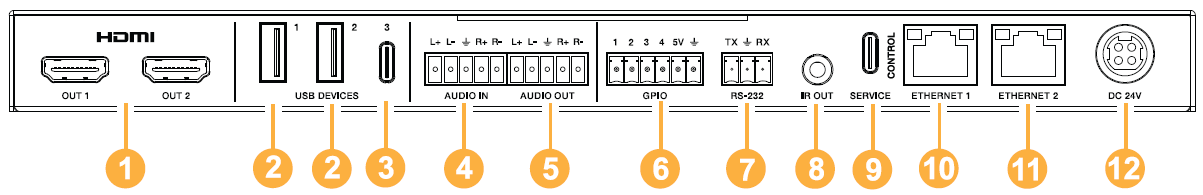

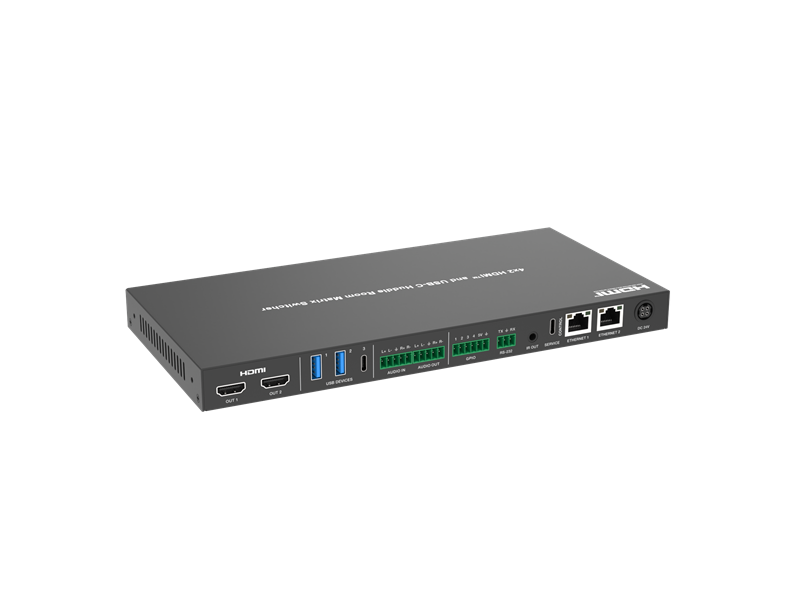

序号 | 名称 | 功能描述 |
1 | HDMI OUT 1/2 | HDMI 信号输出端口，连接显示设备。 |
2 | USB DEVICES 1/2 | USB-A 下行端口，连接 USB 设备。 支持输出功率 5V/1.5A。 |
3 | USB DEVICES 3 | USB-C 下行端口，连接 USB 设备。 支持输出功率 5V/1.5A。 |
4 | L/R AUDIO IN | 模拟音频输入端口，连接音频输入设备如麦克风。 支持平衡和非平衡音频输入（最大支持 2Vrms）。 平衡音频连接方式： L+, L-, GND, R+, R- 非平衡音频连接方式：L+, GND, R+ |
5 | L/R AUDIO OUT | 模拟音频输出端口，连接音频输出设备如音箱。 支持平衡音频输出（最大支持 2Vrms）和非平衡音频输出（最大支持 1Vrms）。 平衡音频连接方式： L+, L-, GND, R+, R- 非平衡音频连接方式：L+, GND, R+ |
6 | GPIO | 用于用户自定义功能扩展。 |
7 | RS-232 | RS-232 控制端口，连接 PC 或控制系统，用于对本产品或其他设备的 API 指令控制。 |
8 | IR OUT | IR 信号输出端口，连接 IR 发射线。 |
9 | SERVICE | USB 2.0 Type-C 端口，支持 API 指令控制和固件升级。 |
10 | ETHERNET 1 | 1G 网口，连接 PC 访问 WEB GUI 进行参数设置。 |
11 | ETHERNET 2 | 1G 网口，连接路由器，为 USB-C 设备提供上网功能。 |
12 | DC24V | DC 24V/7.5A 电源输入端口 |
四、技术指标：
HDMI兼容 | HDMI2.0b |
HDCP兼容 | HDCP2.3 |
DP 规范 | DP 1.4a (USB-C 输入 ) |
USB 规范 | USB 3.2 Gen1 (5Gbps) |
视频带宽 | 18Gbps |
视频网络带宽 | 1G |
视频分辨率 | 4096x2160p60,4096x2160p50,3840x2160p60,3840x2160p50, 3840x2160p30,3840x2160p25,1920x1200p60RB,1920x1080p60, 1920x1080p50,1360x768p60,1280x800p60,1280x720p60, 1280x720p50,1024x768p60---640x480p60Hz |
颜色空间 | RGB4:4:4,YCbCr4:4:4/4:2:2,YUV4:2:0 |
颜色深度 | 8/10/12-bit, 8-bit (4K@60Hz, 4:4:4) |
音频格式 | HDMI ™/USB-C输入，HDMI™输出 : LPCM, Dolby Digital/Plus/EX, Dolby True HD, Dolby Atmos, DTS, DTS-EX, DTS-96/24, DTS High Res, DTSHD Master Audio, DSD; 模拟音频输入/输出：LPCM 2CH ( 采样率 32~192kHz) |
HDR | HDR,HDR10,HDR10+,DolbyVision,HLG |
传输距离 | USB 3.2无源电缆：1.5米HDMI ™无源电缆：3米; |
静电保护 | IEC61000-4-2：±8kV(空气放电),±4kV(接触放电) |
输入端 | 2×IN [HDMI ™ Type A, 19-pin 母口 ] 2×USB-C IN [USB-C, 24-pin 母口 ] 1×HOST [USB-C, 24-pin 母口 ] 1×HOST [USB-B, 9-pin 母口 ] 1×L/R AUDIO IN [5-pin 3.5mm 凤凰端子 ] |
输出端 | 2×OUT [HDMI ™ Type A, 19-pin 母口 ] 1×USB DEVICE [USB-C, 24-pin 母口 ] 2×USB DEVICE [USB-A, 9-pin 母口 ] 1×L/R AUDIO OUT [5-pin 3.5mm 凤凰端子 ] |
控制端口 | 1×RS-232 [3-pin 3.5mm 凤凰端子 ] 1×IR OUT [3.5mm 立体声迷你接口 ] 2×LAN [RJ45 端子 ] 1×GPIO [6-pin 3.5mm 凤凰端子 ] 1×SERVICE [USB-C, FW 更新端口 ] |
外壳 | 金属外壳 |
颜色 | 黑色 |
尺寸 | 270(长)×130m(宽)×23mm(高) |
重量 | 890g |
供电电源 | 输入：AC100~240V50/60Hz，输出：DC24V/7.5A |
电源功耗 | 41W（不含 USB-C 充电）；149W（含 100W USB-C 充电） |
操作温度 | 0°C~40°C/32°F~104°F |
储存温度 | -20°C~60°C/-4°F~140°F |
相对湿度 | 20~90%RH(无凝结) |

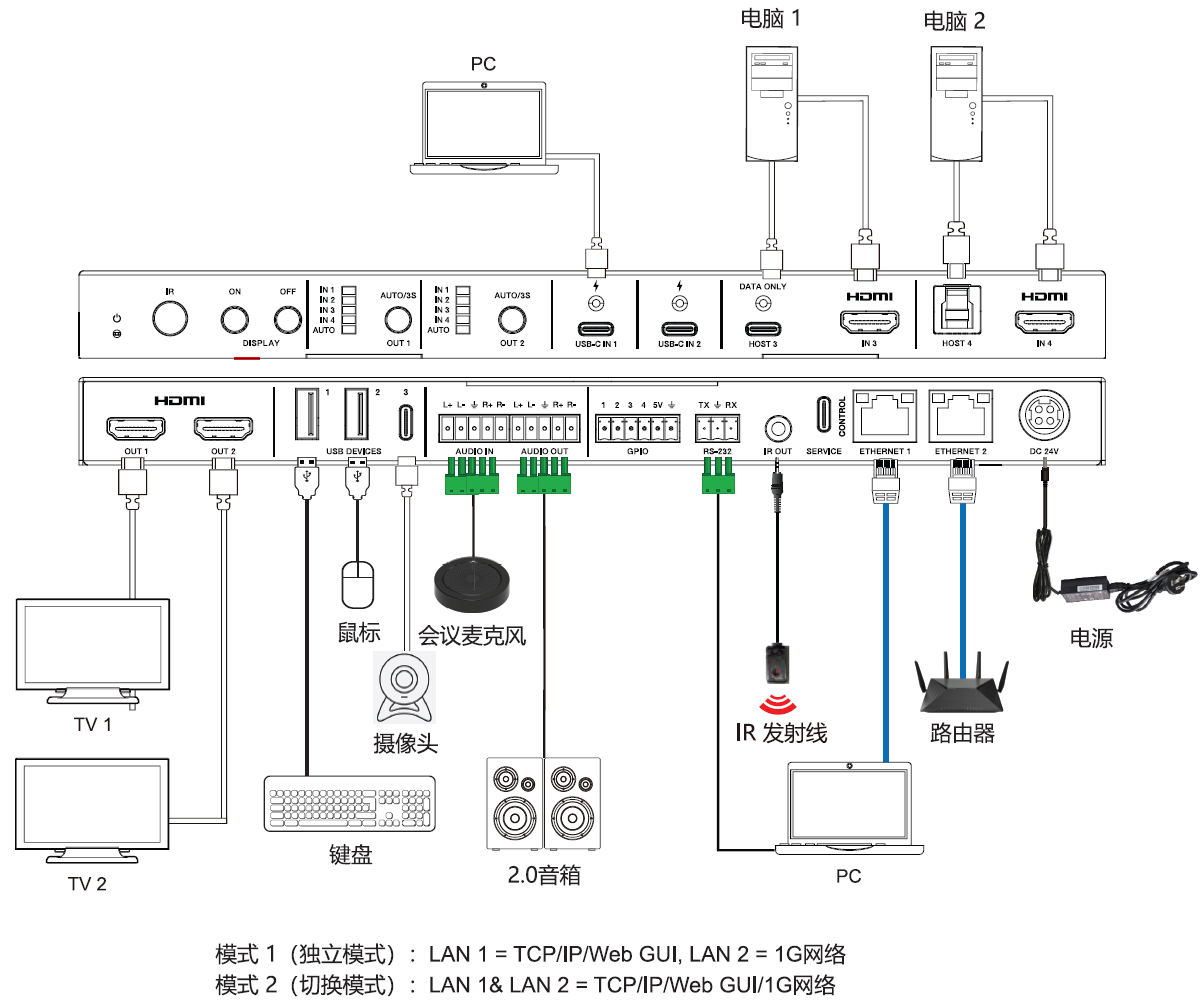

五、连接示意图：
