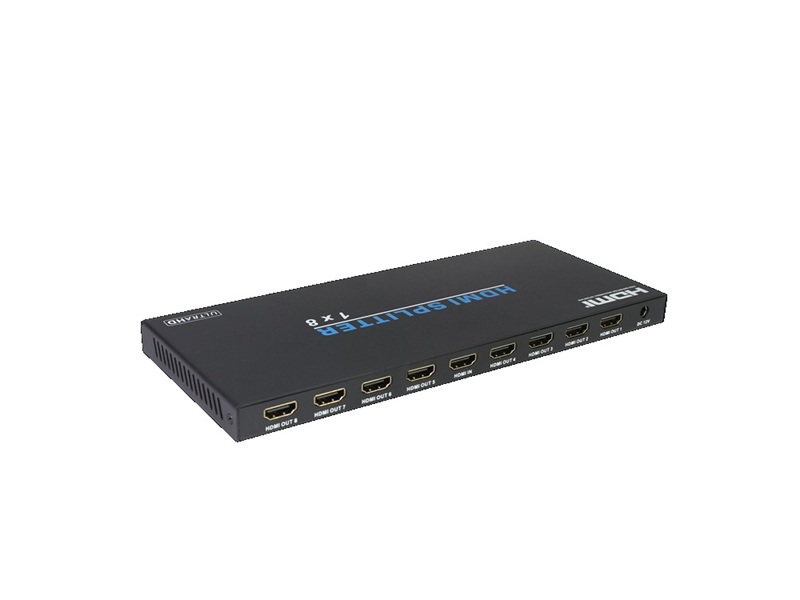

4K60 HDMI分配器
4K60 HDMI分配器，2~16路4K60 HDMI输出，支持18Gbps视频带宽、视频分辨率高达4K60 4:4:4、带EDID控制管理功能，支持两种EDID模式（COPY/AUTO）。广泛应用于多媒体会议厅、电视教学、大屏幕显示工程等场所。
名称：4K60 HDMI分配器
型号：HS-SPH7108
品牌：HOSHI（昊视）
产品编码：C123
二维码
产品详情Exported相关文件
4K60 HDMI分配器 HS-SPH7102 / HS-SPH7104
HS-SPH7108 / HS-SPH7116
一、产品介绍：
HS-SPH7100系列4K60 HDMI分配器，将一路4K60 HDMI输入，二路、四路、八路、十六路4K60 HDMI输出，支持18Gbps视频带宽、视频分辨率高达4K60 4:4:4、带EDID控制管理功能，支持两种EDID模式（COPY/AUTO）。广泛应用于多媒体会议厅、电视教学、大屏幕显示工程等场所。
二、产品特性：
符合HDMI2.0b、HDCP2.2规范；
支持18Gbps视频带宽；
支持视频分辨率高达4K@60Hz 4:4:4；
支持HDR；
带EDID控制管理功能，支持两种EDID模式：COPY（拷贝）和AUTO（自动）；
支持音频格式有 PCM 2CH, LPCM 7.1/5.1CH, Dolby Digital, DTS 5.1, Dolby Digital+, Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos and DTS:X；
设计合理，便于安装；

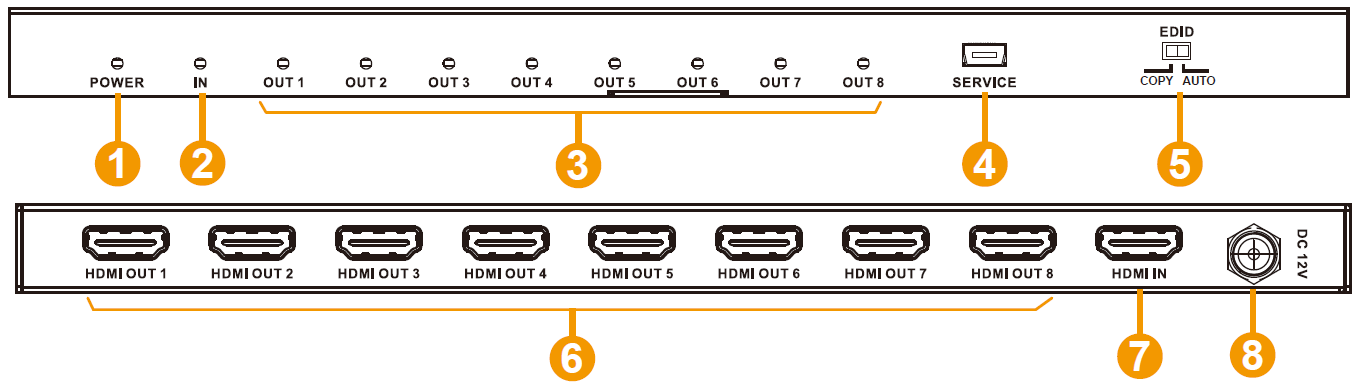

三、功能说明：
序号 | 名称 | 功能描述 |
1 | Power LED | 当设备连接电源供电时，蓝色LED灯亮。 |
2 | IN LED | 当HDMI输入口连接到有源信号时，蓝色LED灯亮。 |
3 | OUT(1~8) LED | 当HDMI输出口连接到输出设备时，蓝色LED灯亮。 |
4 | SERVICE | 固件升级口。 |
5 | EDID模式 | 在EDID COPY模式时，设备将拷贝HDMI OUT 1口显示设备的EDID设置给源设备，源设备会再次发送匹配OUT 1显示设备的信号到所有的输出设备；若未检测到HDMI OUT1支持的EDID，设备将拷贝HDMI OUT 2口显示设备的EDID设置给源设备。 以此类推，优先顺序是从OUT1到OUT8。 在EDID AUTO模式时，设备将对比HDMI OUT 1~8口显示设备的EDID设置，然后发送最佳EDID信号到源设备，源设备会再次发送匹配显示设备的信号到 所有的输出设备。 |
6 | HDMI OUT 1~8 | 连接HDMI显示设备，如电视或显示器等。 |
7 | HDMI IN | 连接HDMI输入源设备，如DVD或机顶盒等。 |
8 | DC 12V | DC 12V电源供电接口。 |
四、技术指标：
HDMI兼容 | HDMI 2.0b |
HDCP兼容 | HDCP 2.2 |
视频带宽 | 18Gbps |
视频分辨率 | 480i ~1080p50/60Hz, 4Kx2K@24/30Hz, 4k2k@60Hz |
HDR | HDR, HDR10, HDR10+, Dolby Vision, HLG |
颜色空间 | RGB 4:4:4, YCbCr 4:4:4/4:2:2, YUV 4:2:0 |
颜色深度 | 8/10/12bit |
HDMI音频格式 | PCM 2CH, LPCM 7.1/5.1CH, Dolby Digital, DTS 5.1,Dolby Digital+, Dolby TrueHD, DTS-HD Master Audio,Dolby Atmos and DTS:X |
输入 | 1 × HDMI IN [Type A, 19-pin母口] 1 × SERVICE [USB Type C, 升级端口] |
输出 | 8 × HDMI OUT [Type A, 19-pin母口] |
静电保护 | IEC 61000-4-2：±4KV (空气放电) , ±4kV (接触放电) |
外壳 | 金属外壳 |
颜色 | 黑色 |
尺寸 | 243(长)×102mm (宽)×16mm (高) |
重量 | 590g |
供电电源 | 输入：AC 100~240V 50/60Hz，输出：DC 12V/1A |
电源功耗 | 6.36W |
操作温度 | 0°C ~ 40°C / 32°F ~ 104°F |
储存温度 | -20°C ~ 60°C / -4°F ~ 140°F |
相对湿度 | 20~80% RH (无凝结) |
相对湿度 | 10~90% RH (无凝结) |

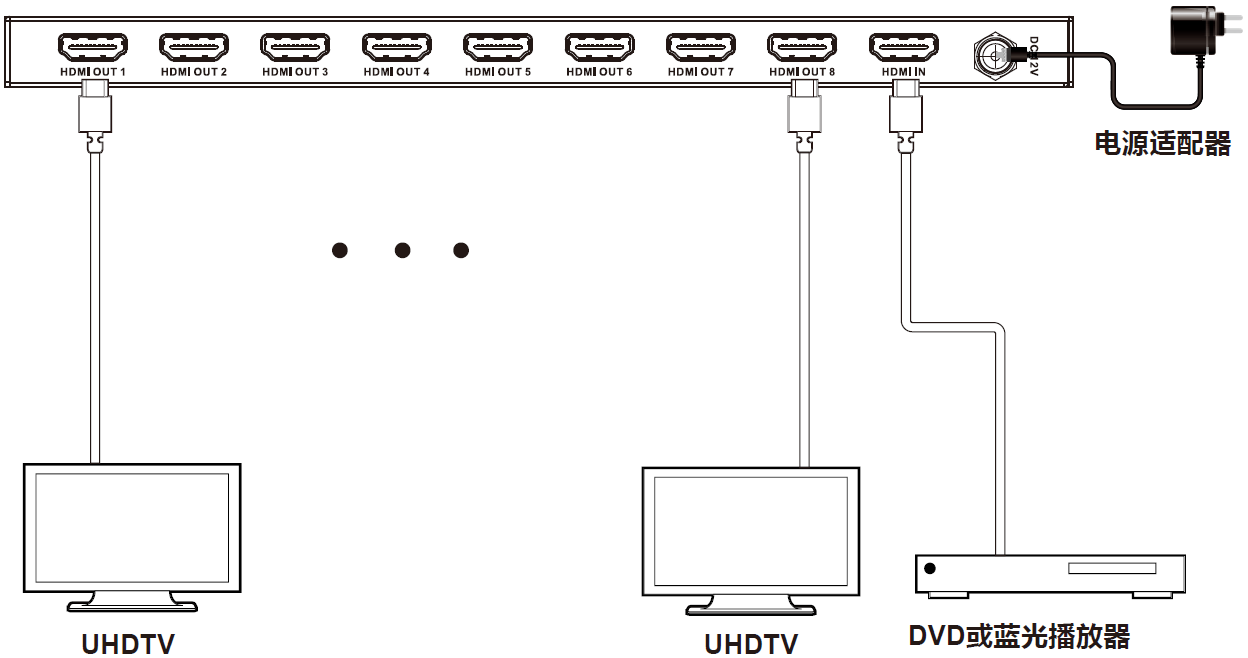

五、连接示意图：
