HDMI光纤延长器(L)

二维码
4K*2K@60hz(YUV:4:4:4),HDMI 2.0接口,支持HDCP,单根光纤非压缩传输,LC光口,18Gb/s带宽,5V电源供电,即插即用;
名称 HDMI光纤延长器(L)
型号 HS-Mini HDMI-L
产品编码 A918
产品详情相关文件

4K60 HDMI光纤延长器   HS-Mini HDMI-L

一、产品介绍:

HS-Mini HDMI-L系列HDMI光纤延长器(HDMI光纤传输器),采用1个LC光接口,支持OM3多模/单模光纤传输,传输距离300-2km。光信号传输带宽18Gb/s,采用6波长SWDM技术,实现单根光纤传输6路光信号,实现HDMI2.0远距离无损视频传输。支持最高分辨率为3840*2160/60Hz ;支持DDC信号透明传输;

二、产品特性:

1)最高分辨率支持3840*2160/60Hz(4:4:4);

2)支持4K*2k/60Hz(4:4:4);

3)   非压缩传输,光纤信号带宽18GB/S;

4)HDMI 2.0视频输入输出接口,支持HDCP;

5)所有信号透明传输,零延时无压缩;

6)支持单模/多模光纤,传输距离300m-2km ;

7)6波长SWDM波分复用,视频无压缩传输;

8)光信号传输速率18Gb/s;

9)+5V电源供电;

10)全金属外壳,抗电磁干扰能力强;

11)即插即用,安装方便可靠。

12)外壳上可按客户要求增加LOGO镭雕;

13)产品尺寸100*34*14mm;

三、技术指标:


参数

指标

分辨率

PC分辨率:

4096x2160/60Hz

HDTV 分辨率

4k*2k/60Hz

主要器件

激光器

6波长SWDM VCSEL激光器

光电二极管

GaAs PIN-PD

电信号

输入输出信号

TMDS Level

数据速率 (Graphic Data)

HDMI2.0 : 6Gb/s

光信号速率

18 Gb/s

接收器输出信号抖动

Max. 100 ps

光信号

光链路功率动态

Min. 8.5dB

结构

外观尺寸 (mm)

100x34x14mm

连接器

光纤接口

1X LC

HDMI接口

带尾线HDMI Type A母头

推荐光纤

OM3多模光纤

传输距离

500m

工电电源

AC/DC直流电源

AC:100~240V,50~60Hz

DC: 5V, 1A

DC电源接口:Micro USB-B

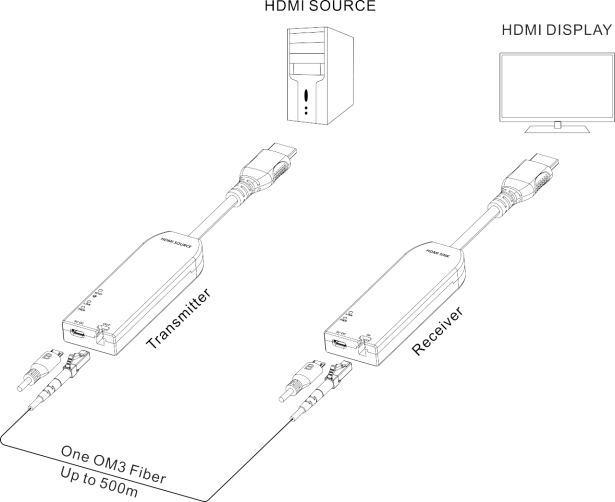

四、连接示意图:
