4K60 HDMI KVM光端机
4K60 HDMI KVM光端机，单模单纤LC光口，10KM传输距离，4K2K@50/60Hz RGB 4:4:4分辨率、EDID设置，将HDMI视频、KVM（键盘鼠标USB1.1）信号传输，发射器支持HDMI环出，接收器支持音频剥离。
名称：4K60 HDMI KVM光端机
型号：HS-FCP-11HK
品牌：HOSHI（昊视）
产品编码：A1052
二维码
产品详情相关文件Exported
4K60 HDMI KVM光端机（光纤延长器） HS-FCP-11HK
一、产品介绍：
HS-FCP-11HK系列4K60 HDMI KVM光端机（光纤延长器），单模单纤LC光口，10KM传输距离，4K2K@50/60Hz RGB 4:4:4分辨率、EDID设置，将HDMI视频、KVM（键盘鼠标USB1.1）信号传输，发射器支持HDMI环出，接收器支持音频剥离。方便用户在源端控制显示设备，或者在显示端控制源设备。具有强抗干扰、高安全性、体积小、重量轻等特性，在长距离传输方面有无可比拟的优势。
二、产品特性：
符合HDCP 2.2规范；
视频带宽达18Gbps；
视频带宽支持HBR3、HBR2、HBR和RBR（8.1/5.4/2.7/1.62Gbps）；
视频分辨率高达4K2K@50/60Hz 4:4:4，符合HDMI™ 2.0b规范；
通过单模光纤传输距离长达10千米；
SFP模组支持多模光纤传输，通过OM4传输距离最少300米；
支持3D视频格式；
HDR, HDR10, HDR10+, Dolby Vision, HLG透传；
音频格式支持LPCM 2/5.1/7.1CH, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD；
发射器支持HDMI环出，接收器支持音频剥离输出；
USB 1.1键鼠功能；
设计紧凑，便于安装；
三、功能说明：

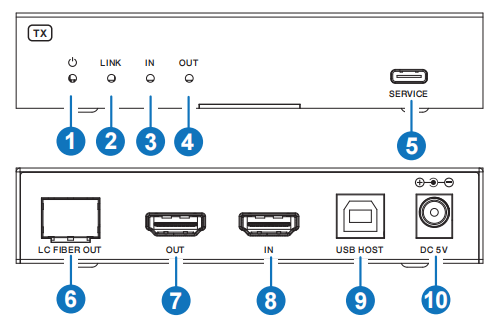

序号 | 名称 | 功能描述 |
1 | POWER LED | 发射器通电时，红色指示灯亮。 |
2 | LINK LED | 发射器和接收器已连接并且有正常的光纤信号传输时，绿色指示灯亮。 |
3 | IN LED | HDMI输入端口检测到输入信号时，绿色指示灯亮。 |
4 | OUT LED | HDMI输出端口连接了显示设备时，绿色指示灯亮。 |
5 | SERVICE | 固件升级端口。 |
6 | LC FIBER | 光纤SFP输出端口，通过光纤电缆连接接收器的LC FIBER IN端口。 |
7 | HDMI OUT | HDMI信号输出端口，用HDMI线连接显示设备如电视、显示器。 |
8 | HDMI IN | HDMI信号输入端口，用DP连接源设备如DVD、电脑。 |
9 | USB HOST | USB-B端口，连接电脑。 |
10 | DC 5V | DC 5V/2A电源输入端口。 |

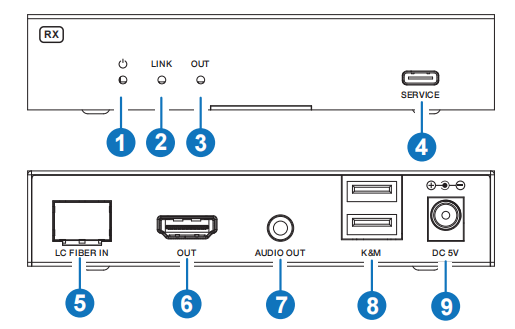

序号 | 名称 | 功能描述 |
1 | POWER LED | 发射器通电时，红色指示灯亮。 |
2 | LINK LED | 发射器和接收器已连接并且有正常的光纤信号传输时，绿色指示灯亮。 |
3 | OUT LED | HDMI输出端口连接了显示设备时，绿色指示灯亮。 |
4 | SERVICE | 固件升级端口。 |
5 | LC FIBER IN | 光纤SFP输入端口，通过光纤电缆连接接收器的LC FIBER OUT端口。 |
6 | HDMI OUT | HDMI信号输出端口，用HDMI线连接显示设备如电视、显示器。 |
7 | AUDIO OUT | 模拟音频剥离输出端口 (L, GND, R)，连接音频设备。 |
8 | USB | Keyboard &Mouse，USB 1.1 type A端口，连接键盘和鼠标。 |
9 | DC 5V | DC 5V/2A电源输入端口。 |
四、技术指标：
HDMI兼容 | HDMI 2.0b |
HDCP兼容 | HDCP 2.2 |
视频带宽 | 18Gbps |
视频分辨率 | 4096x2160p60, 4096x2160p50, 3840x2160p60, 3840x2160p50, 3840x2160p30, 3840x2160p25, 1920x1200p60RB, 1920x1080p60, 1920x1080p50, 1360x768p60, 1280x800p60, 1280x720p60, 1280x720p50, 1024x768p60 |
颜色空间 | RGB 4:4:4, YCbCr 4:4:4/4:2:2, YUV 4:2:0 |
颜色深度 | 8/10/12bit |
音频格式 | LPCM, Dolby Digital/Plus/EX, Dolby True HD, Dolby Atmos, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DTS:X |
HDR | HDR, HDR10, HDR10+, Dolby Vision, HLG |
光纤 | 10G SFP+光纤模组 |
传输距离 | 单模光纤传输距离长达10千米；OM4多模光纤传输距离最少300米; |
静电保护 | IEC 61000-4-2：±8kV (空气放电) , ±4kV (接触放电) |
发射器 | 输入：1× HDMI™ IN [Type A, 19-pin母口] ； 输出：1× HDMI™ OUT [Type A, 19-pin母口] 1× LC FIBER OUT [LC母口]； 控制：1× USB HOST [USB-B, 4-pin母口]； 1× SERVICE [USB-C, 升级端口]； |
接收器 | 输入：1× LC FIBER IN [LC母口]； 输出：1× HDMI™ OUT [Type A, 19-pin母口]； 1× AUDIO OUT [3pin-3.5mm凤凰端子]； 控制：2× USB [USB-A, 键鼠接口]； 1× SERVICE [USB-C, 升级端口]； |
外壳 | 金属外壳 |
颜色 | 黑色 |
尺寸 | 120(长)×78mm (宽)×24.5mm (高) |
重量 | 260g |
供电电源 | 输入：AC 100~240V 50/60Hz，输出：DC 5V/2A |
电源功耗 | 发射/接收 3.85W |
操作温度 | 0°C ~ 40°C / 32°F ~ 104°F |
储存温度 | -20°C ~ 60°C / -4°F ~ 140°F |
相对湿度 | 20~90% RH (无凝结) |

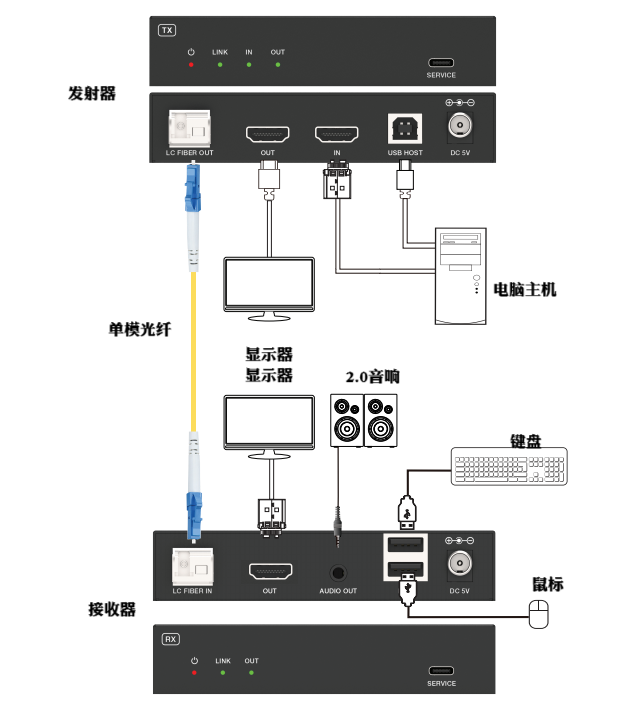

五、连接示意图：
