4K60 H.264/H.265控制服务器 HS-6100-AX3E
一、产品介绍：
HS-6100-AX3E系列4K60 H.264/H.265控制服务器，支持光、网热备，配备一路千兆电口和一路千兆光口（二选一自动切换，电口优先级高）。通过标准1G铜缆或光纤网络交换机管理和控制编器。与编解码器搭配使用，构建IP分布式数字视频处理系列，可以实现任意开窗漫游、KVM远程坐席管理等功能。
HS-6100-AX3E系列4K60 H.264/H.265控制服务器，系统基于Linux进行软件开发，提供灵活的控制方式。利用音视频处理、网络、可视化、集中控制和全网络分布式等技术打造的最佳数字音视频处理管理解决方案。致力于为用户快速建立高性能、可靠、易用的可视化应用平台。以分布式互联互通 为基础，构建集音视频综合管理、矩阵切换、拼接融合、开窗漫游、KVM协作管理、PoE供电和大数据应用为一体的综合可视化信息解决方案。
二、产品特性：
支持光、网热备；
支持画面预览；
支持分布式系统的视频、音频、RS-232、KVM控制和管理；
支持开窗漫游功能；
支持KVM远程坐席管理；
支持滚动字幕、字符叠加、OLED条屏功能；
融合中控功能，通过APP可以在移动设备进行触摸操作；
支持用户权限分级管理，做到账号随人；
支持POE功能（802.3af Class 3, PD模式）；
全面可视交互方式，信号源、大屏状态、场景预览、环境控制可视化；
多重电路保护，防雷击，静电等损坏；
可靠的系统设计，7*24小时可靠稳定工作；

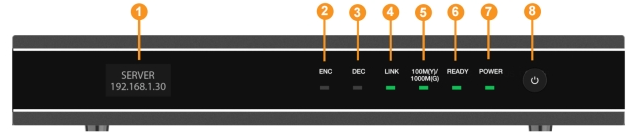

三、面板介绍：
序号 | 名称 | 功能描述 |
1 | OLED显示屏 | 开机滚动显示设备名称及IP地址，90秒后息屏。 |
2 | ENC指示灯 | 当设备处于编码器模式时，绿色ENC指示灯常亮。 |
3 | DEC指示灯 | 当设备处于解码器模式时，绿色DEC指示灯常亮。 |
4 | LINK指示灯 | 网络正常连接时，绿色LINK指示灯闪烁。 |
5 | 100M(Y)/1000M (G) 指示灯 | 网络连接速率指示灯： ▪当设备连接100M网络时，黄色指示灯常亮。 ▪当设备连接1000M网络时，绿色指示灯常亮。 |
6 | READY指示灯 | ▪当系统正常运行，且无故障时，绿色指示灯常亮。 ▪待机状态下，绿色指示灯常亮。 当系统运行时出现故障，绿色指示灯以1Hz频率闪烁。 |
7 | POWER指示灯 | ▪设备正常工作时，绿色电源指示灯常亮； ▪设备待机或未上电时，指示灯常灭。 |
8 | 电源按键 | 此键有断电记忆功能： ①设备正常工作时断电后再次上电，设备直接进入系统，正常工作。 ②设备待机时断电后再次上电，设备自动进入待机状态，短按此键，设备开机。 ③设备正常运行时，短按此键，可在OLED显示屏上查看当前的编/解码器模式及对应的IP地址；长按此键2秒以上，设 备关机。 |

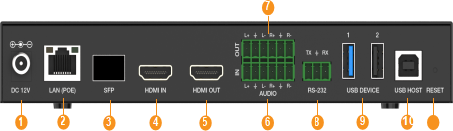

序号 | 名称 | 功能描述 |
1 | DC 12V接口 | DC 12V/1A电源输入接口。注意：该产品供电方式有两种： ①本地端DC 12V供电；②网口PoE供电。 两种方式同时供电时，优先采用本地端DC 12V供电。 |
2 | LAN (PoE) 接口 | RJ45网络控制端口。支持POE供电。 |
3 | SFP接口 | 1000M光纤口，连接到交换机进行音视频传输。 |
4 | IN接口 | HDMI信号输入口，连接HDMI信号源设备。 |
5 | OUT接口 | HDMI信号输出口，连接HDMI显示设备。 |
6 | AUDIO IN接口 | 立体声平衡式线性输入口，用凤凰端子连接音频源设备。 |
7 | AUDIO OUT接口 | 立体声平衡式线性输出口，用凤凰端子连接音频播放设备。 |
8 | RS-232接口 | 通过凤凰端子连接到电脑或者控制系统，用于传输RS-232 串口指令。 |
9 | USB DEVICE接口 | USB 设备接口，DEC模式下可连接鼠标和键盘。 |
10 | USB HOST接口 | USB HOST输入口， ENC模式下可连接电脑。 |
11 | RESET按键 | 系统复位按键。长按5秒，系统恢复出厂设置，手动重启后 生效；长按15S，系统恢复到出厂软件版本。 |
五、技术指标:
网络接口 | 1000M Base-T（支持PoE） |
静电保护 | IEC 61000-4-2：±15kV (空气放电) , ±8kV (接触放电) |
控制接口 | 1x LAN (PoE) [RJ45，支持PoE]；1x RS-232 [3pin-3.81mm凤凰端子] 1x SFP [光纤插槽] |
外壳 | 金属外壳 |
颜色 | 黑色 |
尺寸 | 204mm (长) × 132mm (宽) × 30mm (高) |
重量 | 760g |
供电电源 | AC 100~240V 50/60Hz 输出：DC 12V/1A（US/EU 标准, CE/FCC/UL认证） |
电源功耗 | 5.4W（最大值） |
工作温度 | 0°C ~ 40°C / 32°F ~ 104°F |
储存温度 | -10°C ~ 45°C / -14°F ~ 113°F |
工作湿度 | 20%~80% 相对湿度，无凝结 |
储存温度 | 10%~90% 相对湿度，无凝结 |

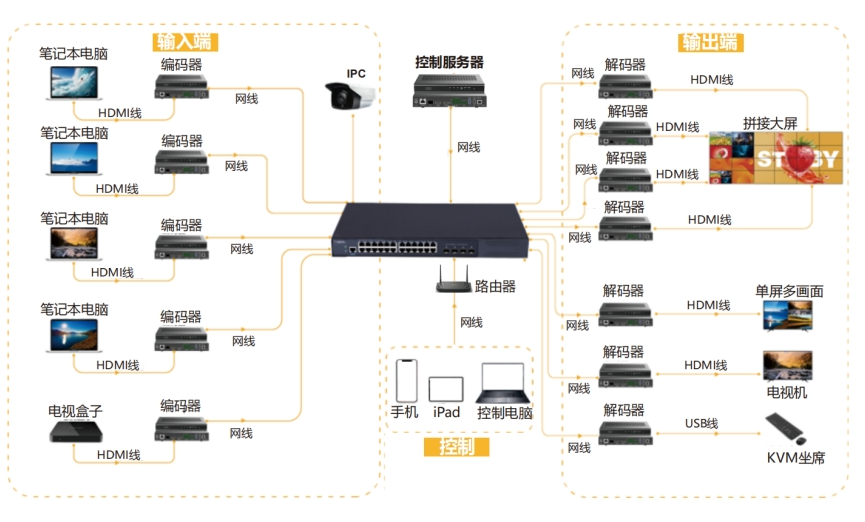

六、连接示意图：
