图像拼接处理器 HS-6100P

一、产品介绍：

HS-6100P系列图像拼接处理器（又称：分布式处理器、分布式云拼接处理器），采用模块化板卡式，1路HDMI输+3.5mm音频、1路HDMI输出+3.5mm音频输入输出一体板卡，最高分辨率支持3840*2160@30Hz，用户可根据现场的信号源、显示设备数量，灵活配置产品所需规格。可实现信号源4K输入输出、无缝切换、拼接、叠加开窗、分割合并、画中画、漫游、轮巡、场景布局、可视化预览（预监回显）、LED字幕抬头滚动、标配跑马灯、通道名称叠加、动态时间叠加、平板操作等功能；

HS-6100P系列图像拼接处理器，HS-6100H系列图像拼接处理器，采用海思专业高端SOC芯片,内置ARM多核处理器和高性能的H.265/H.264视频编解码引擎，集成了包含多项复杂图像处理算法的高性能视频/图像处理引擎，为H.265标准及4K超高清信号处理而设计，图像高清通透。嵌入式LINUX系统，模块化设计，全交互式硬件架构设计，保障系统的稳定运行。

HS-6100H系列图像拼接处理器，多用途应用可作为HDMI无缝矩阵、HDMI无缝高清矩阵、4K无缝矩阵等多方式应用；WEB网页可视化控制更简单使用，快速控制，无缝切换。

二、产品特性：

• 采用Linux操作系统，安全稳定；

• 图像处理器模式，默认1路音频输出输出；

• 音频板卡路数自定义选配；

• 输入输出最高分辨率3840*2160@30Hz向下兼容；

• 支持切换、拼接、开窗、分割、画中画、漫游、轮巡、场景布局、可视化预览（预监）、标配跑马灯、通道名称叠加、动态时间叠加等功能；

• 采用分布式架构，布线方便，维护更简单；

• 单屏能分割16图层/画面、可视化窗口、LED滚动字幕；

• 支持音频内嵌、音频加嵌解嵌矩阵板卡（可选）；

• HDMI输出口可1、4、9、16、25画面分割；

• 字符叠加功能，可以任意修改输入源信号；

• 支持HS-6100D系列网络控制键盘及PC端软件操作；

• 内嵌数据库，对用户设置好的参数和视频可导出和导入；

• 支持场景分组，多屏自动轮巡，单屏自动轮巡；

• 采用插卡式结构，最多可带256个输出业务插槽，可级联可任意模块组合，方便系统维护；

• 支持LED字幕功能，内置跑马灯及固定显示字幕；

• 支持平板、手机、PC电脑快速操作切换；

• 支持多机级联连，实现超大路数统一管理操作；

• 个性化管理功能，分普通用户和管理员用户权限。

• 支持可视化操作， 可以操作电脑平板同步观看大屏显示内容，可以预览输入源视频；

三、产品功能：

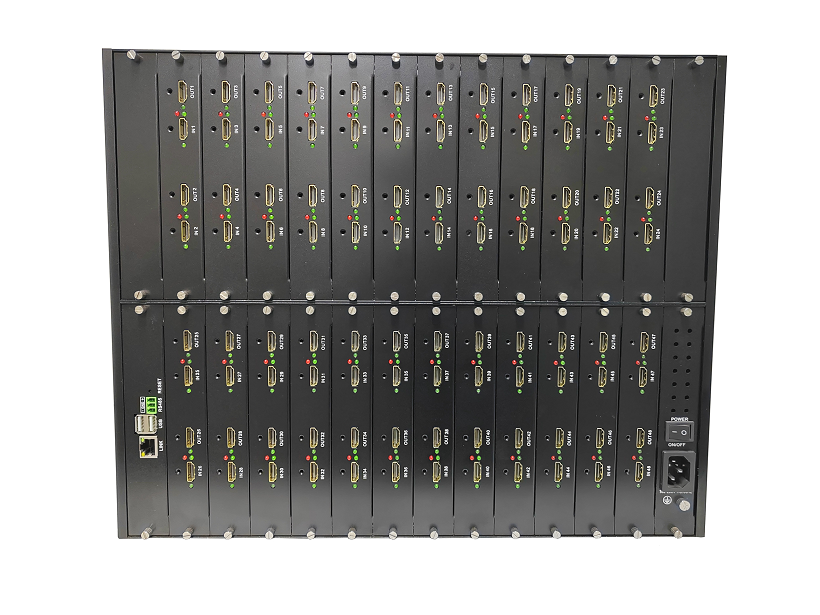

●多种机箱规格

标准机架式设计，12U、8U、4U、2U、1U标准机箱，满足各种规模的监控、拼接、控制需求。

●模块化设计

插拔式模块化设计，可根据需求灵活扩展，最高可支持

●分布式架构

系统采用分布式架构，布线方便，维护更简单。

●4K输入输出

输入、输出：支持最高3840*2160@30Hz，向下兼容2K、1080P。

●系统稳定可靠

业务模块支持热插拔、采用LINUX系统，确保系统稳定可靠，7x24小时无休，满足各种工程项目需求。

●高速背板设计

内置高速无阻塞背板设计，满足大容量视频数据高速交换的需求。

●信号兼容

支持网络、数字视音频信号的接入和切换输出。

●灵活控制

支持网络接入互联，支持网络控制键盘及PC端软件操作控制。

●矩阵功能

模块化输入、输出板设计，可根据需求组合为各种规格的数字视音频交换矩阵。

●任意拼接

云拼接处理器轻松实现画中画、异形拼接、画面叠加、跨屏拼接。单屏支持最大16个窗口，16层开窗、叠加、漫游。

●画面分割、合并

支持1/4/6/8/9/16画面分割显示，支持视频图像任意分割、合并功能。

●跑马灯抬头

支持LED字幕功能，内置跑马灯及固定显示字幕。

●字符叠加

用户可以任意修改输入源信息：叠加输入通道字幕、时间、日期等信息。

●可视化操作

操作电脑、平板同步观看大屏显示内容，可以预览输入源视频。支持平板、手机快速操作切换。

●用户权限

个性化管理功能，分普通用户和管理员用户权限。

●数据导入、导出

内嵌数据库，对用户设置好的参数和视频可导出和导入。

●场景、轮巡

支持场景，分组，多屏自动轮巡，单屏自动轮巡。

●音频功能

音频功能支持加解嵌控制、同步异步切换等功能。

三、技术指标：

注：输出规格指HDMI输出口数量，48屏指48个HDMI输出。编码指HDMI2.0输入基于H.265标准最高4K编码（选配）。

   单机解码指最大解码视频源数量，分割后显示区域分辨率大于D1格式分辨率时，系统自动采取主码流解码的方式，这时系统最多可解码能力参考“设备硬件解码能力”，当显示区域分辨率等于或低于D1格式分辨率时，系统自适应采取子码流解码方式。机箱采用标准机柜规格，如：1U/2U/4U/8U/12U等。拼接指最大的拼接数量，也可以其它不超过输出数量的任一屏拼接。

四、连接示意图：
